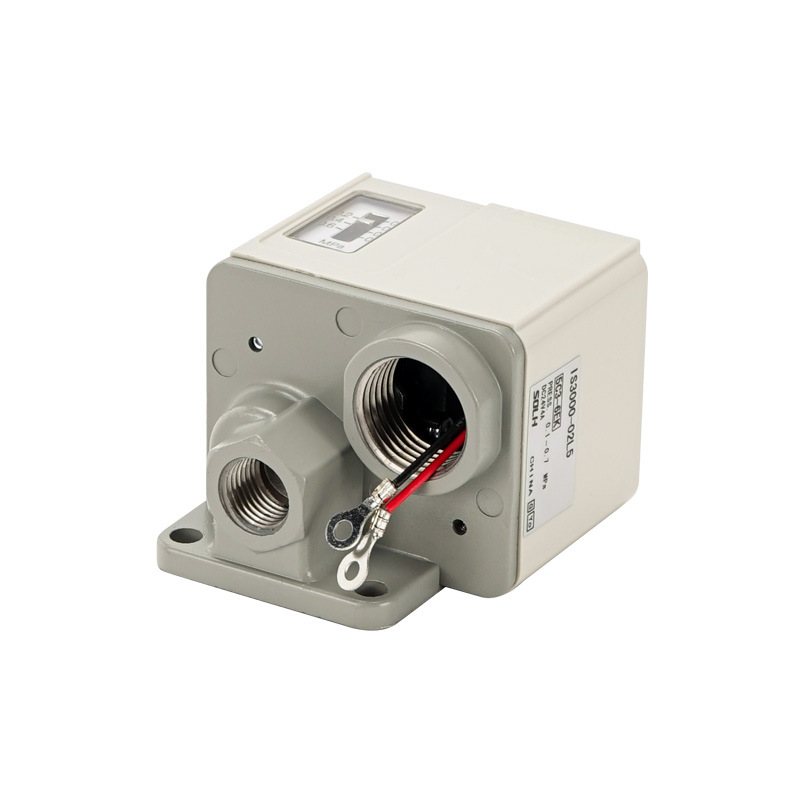

IS3000 Series Mechanical Micro Pneumatic Pressure Switch

Merk: SOLH dening Richge Technology

Product Positioning

     Seri SOLH IS3000 minangka switch tekanan mikro mekanik sing didorong piston klasik. Iki nyurung saklar kontak mikro internal liwat tekanan udara sing tumindak ing piston spring, ngasilake output listrik langsung sing kuat. Utamane digunakake kanggo sirkuit udara liwat / ing proteksi tekanan lan kontrol pemicu otomatis, kelas sing padha & panggantos sing kompatibel karo seri switch reed IS10. Sampurna kanggo lingkungan geter abot ing ngendi switch digital elektronik ora stabil.

Prinsip Kerja & Struktur Inti

  1. Prinsip Operasi

     -- Udara tekan nyurung piston sing diisi spring; sawise tekanan udara tekan ambang prasetel, piston kanthi mekanik ngaktifake saklar mikro sing dibangun kanggo mbukak utawa nutup sirkuit kontak. Nalika tekanan mudhun ing ngisor nilai hysteresis, spring ngreset piston lan mulihake negara switch asli.

  2. Komponen Struktur Inti

     -- Tombol pangaturan tekanan ndhuwur: Setelan puteran langsung tekanan pemicu tanpa sumber daya

     - Saklar mikro 1ab sing dibangun: beban AC / DC Universal, langsung nyambungake terminal input PLC utawa nyopir katup solenoid cilik

     -- Jendhela ndeleng tekanan lulus: Skala MPa sing katon kanggo maca tekanan prasetel wektu nyata

     - Housing aluminium Die-cast: Proteksi bledug IP40, cocok kanggo lingkungan bengkel pabrik umum

Tabel Spesifikasi Teknis Standar Universal

Coding Model Lengkap & Penjelasan Varian

  1. Tuladha Model: IS3000-02-P

     -- IS3000: Basis standar seri awak Utas

     -- 02: Kode utas port = Rc1/4; seselan N02 = NPT1/4 Utas Amérika

     -- P: Lampu indikator neon internal (kosong = model standar tanpa lampu)

 2. Model Khusus Turunan

     -- IS3100: Varian pemasangan permukaan gasket, dicocogake karo unit layanan udara modular (seri AFC/AC) kanggo instalasi manifold terpadu

     -- IS3010: Model darmabakti kanthi beban rendah mikro, dioptimalake kanggo input sinyal DC cilik saka pengontrol PLC

Kaluwihan Product Key

  1. Desain Mekanik Heavy Duty Tahan Kejut & Getaran

     -- Piston padhet + konstruksi kontak mikro, kinerja stabil ing getaran terus-terusan saka vibrator, palu ketukan lan peralatan stamping, ora ana sinyal mabur utawa pemicu palsu.

  2. Kalibrasi On-Site Prasaja Tanpa Daya

     -- Knob pangaturan puteran ndhuwur + jendhela lulus sing katon; ambang meksa bisa disetel offline tanpa energizing kabinèt kontrol.

  3. Kompatibilitas beban AC / DC Wide

     - Kapasitas beban kontak 1A sing dhuwur ngidini nyopir langsung katup solenoid cilik tanpa relay penengah, utawa sambungan langsung menyang titik input PLC digital.

  4. Hysteresis Ultra-Low

     - Max mati band ≤0.05MPa, pemicu konsisten & reset meksa kanggo ngindhari asring cepet on-off cycling peralatan hilir.

Cocokake Skenario Aplikasi Industri Khas

  1. Proteksi Tekanan Rendah Sumber Udara Utama

     -- Dipasang ing hilir unit lubricator regulator filter udara; micu sinyal weker yen meksa sumber irungnya ngisor 0.4MPa kanggo nglindhungi K / GT vibrator, BVP / SK nuthuk palu lan aktuator pneumatik saka karusakan tikaman ora cukup.

  2. Konfirmasi Posisi Stroke Silinder

     - Sawise silinder kanthi lengkap, tekanan kamar mundhak menyang nilai prasetel kanggo ngirim sinyal switch kanggo interlocking langkah proses produksi sabanjure.

  3. Vibrator Circuit Safety Interlock

     -- Monitor tekanan udara operasi; ngethok daya kanggo XQ klep exhaust cepet nalika meksa tumiba ing ngisor batesan kanggo nyegah vibrator burnout disebabake operasi ing-meksa.

Perbandingan kinerja: IS3000 VS IS10 Reed VS ISE30A Ngalih Digital

Ringkesan Siji Kalimat

     SOLH IS3000 seri piston mechanical switch tekanan pneumatik fitur hysteresis kurang, resistance geter abot lan kapasitas mbukak kontak dhuwur, karo Utas / gasket gunung lan micro-load varian PLC kasedhiya, digunakake digunakake kanggo pangayoman safety tekanan sirkuit udara lan sinyal pemicu proses otomatis ing vibrator, stasiun clamping silinder lan peralatan otomatis otomatis.
