IS10 Series Reed Tube Mechanical Pressure Switch

Merk: SOLH dening Richge Technology

Product Positioning

     Seri SOLH IS10 yaiku saklar tekanan mekanik non-kontak tabung reed (reed garing), komponen pemantauan tekanan dhasar kanggo sirkuit pneumatik standar. Nampilake struktur kompak sing prasaja lan kinerja siklus dawa sing bisa dipercaya, akeh dicocogake karo lubricator regulator filter udara FRL telung unit kanggo deteksi tekanan udara wektu nyata lan output sinyal interlock.

Prinsip Kerja & Struktur Inti Internal

  1. Prinsip Operasi

     - Udhara sing dikompres nyurung piston nglawan tegangan musim semi, magnet sing dibangun ing piston obah cedhak karo tabung reed kanggo ngrampungake pemicu magnetik lan konduksi sirkuit. Nalika tekanan udhara mudhun ing ngisor ambang reset, spring nyurung piston bali, magnet pindhah saka tabung reed lan sirkuit dipotong.

  2. Bagean Struktur Inti

     -- Piston kanthi magnet permanen terintegrasi: Ngrasakake pamindahan tekanan udara

     -- Reed tube (dry reed switch): Non-contact magnetic actuation, nol mechanical contact abrasion

     -- Sekrup pangaturan tekanan: Ambang pemicu set manual nganggo obeng

     -- Jendhela tampilan lulusan mekanik: Wacan langsung saka nilai tekanan prasetel ing unit MPa

Tabel Spesifikasi Teknis Inti Standar

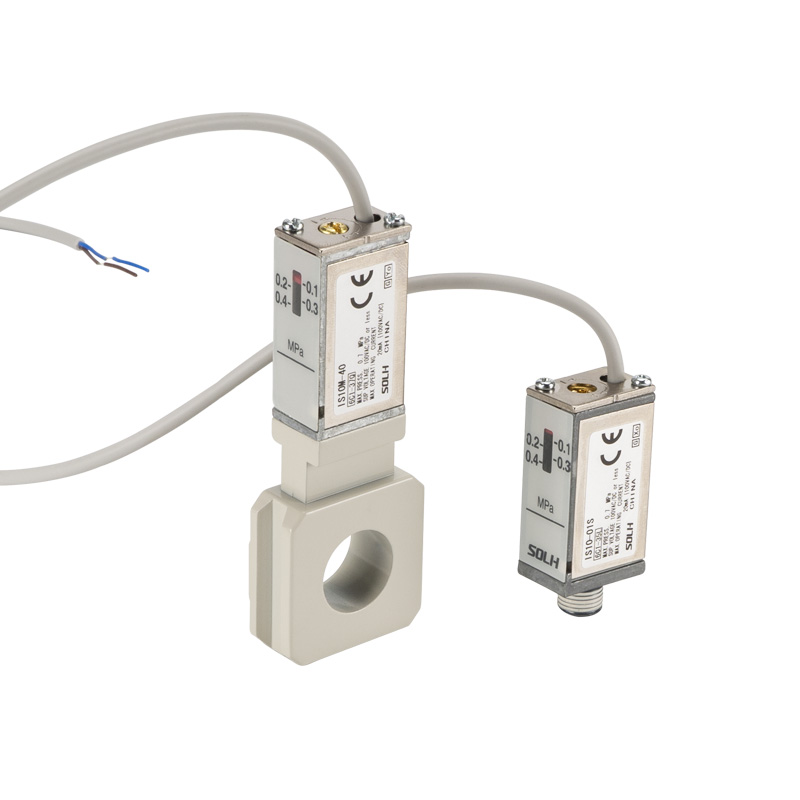

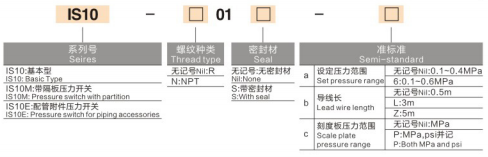

Model Seri Lengkap & Rong Gaya Pemasangan

Loro struktur instalasi utama kanggo panjaluk tata letak sing beda:

  1. Tipe Pemasangan Utas Inline (IS10-01S)

     - Instalasi sekrup langsung liwat port benang R1/8, kompatibel karo silinder tunggal, stopkontak katup solenoid lan unit layanan udara individu mini.

  2. Manifold Base Mount Type (IS10M / IS10E)

     - IS10M dilengkapi basis clamping kothak ing sisih, bisa langsung clipped dhateng SMC standar AC modular FRL telung-unit tanpa fitting adaptor ekstra, ngirit ruang instalasi internal kabinet.

Kauntungan Kompetitif Produk Inti

  1. Zero kontak mekanik

     -- Pemicu buluh magnetik non-kontak, ora ana percikan listrik ing titik kontak; urip layanan 5 ~ 10 kaping luwih suwe tinimbang switch tekanan mikro-kontak mekanik tradisional kayata IS3000.

  2. Kalibrasi tekanan offline intuisi

     -- Jendhela ukuran lulus MPa sing dibangun ing sisih, nyetel sekrup setelan nganggo obeng; ambang meksa bisa disetel tanpa sumber daya ing situs.

  3. Kompatibilitas beban AC & DC Universal

     - Ndhukung kabeh voltase AC / DC ing ngisor 100V, bisa langsung nyopir katup solenoid miniatur utawa nyambungake terminal input digital PLC tanpa relay penengah.

  4. Miniatur desain kompak entheng

     -- 16% luwih entheng lan 11% volume luwih cilik tinimbang seri IS1000 generasi lawas, cocog banget karo tata letak peralatan otomatis sempit sing terintegrasi.

Cocokake Skenario Aplikasi Industri Khas

  1. Sumber udara utama pemantauan tekanan rendah & weker

     -- Dipasang ing stopkontak saka FRL telung unit; ngirim sinyal weker interlock yen tekanan pasokan mudhun ing ngisor 0.4MPa kanggo nglindhungi vibrator pneumatik lan palu ketukan saka karusakan sing ora cukup.

  2. Konfirmasi posisi full-stroke silinder

     -- Nalika silinder kanthi lengkap, tekanan kamar mundhak menyang nilai prasetel kanggo sinyal pemicu output kanggo interlock urutan tumindak stasiun produksi sabanjuré.

  3. pangayoman safety sirkuit Vibrator

     -- Real-time monitor tekanan udara kerja; Cut mati sumber daya katup exhaust cepet nalika meksa luwih murah tinimbang ambang, supaya vibrator burnout disebabake pasukan geter banget.

Ringkesan Siji Kalimat

     SOLH IS10 seri non-kontak Reed tabung meksa ngalih nawakake inline thread gunung lan FRL manifold clip-on Varian, karo 0.1 ~ 0.6MPa sawetara luwes, 5 yuta urip layanan siklus dawa lan kalibrasi meksa offline, becik murah kompak online meksa ngawasi sensor kanggo silinder, vibrator lan otomatis otomatis sirkuit pneumatik.
