Merk: SOLH dening Richge Technology | SMC KQ2R Setara Ngurangi Lurus One-Touch Pneumatic Fitting

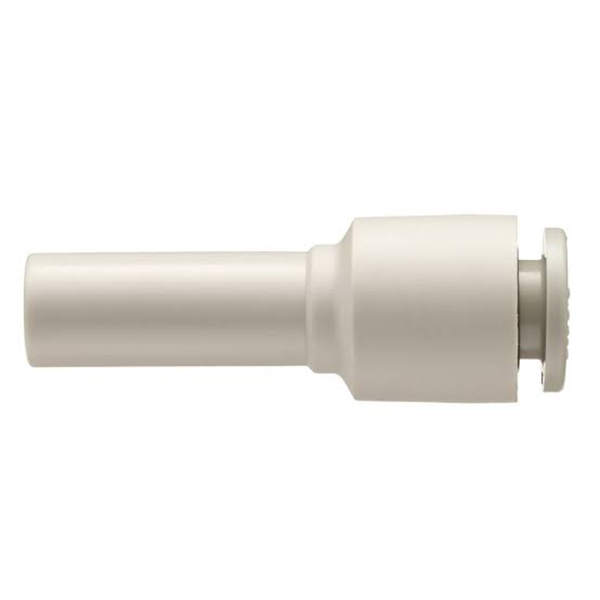

KQ2R minangka fitting push-in sing nyuda ing seri KQ2, uga dikenal minangka coupler tabung beda-diameter. Iki dirancang khusus kanggo sambungan inline saka rong tabung udara kanthi diameter njaba sing beda, salah sawijining aksesoris pangurang sing paling umum digunakake ing sistem pneumatik.
Tuladha model: KQ2R06-08
KQ2: SMC generasi kaping 2 seri pas siji-tutul
R: Reducer, ngurangi struktur lurus
06: Diameter njaba tabung port ① (mm, Φ6mm)
08: Diameter njaba tabung port ② (mm, Φ8mm)
Fitur Struktural
• Loro-lorone ujung nganggo port siji-tutul standar KQ2; siji mburi kanggo tabung OD cilik lan liyane kanggo tabung OD gedhe karo saluran aliran internal terus, nyadari sambungan inline kanggo tabung beda-diameteripun.
• Transisi tapered lancar ing saluran, penurunan tekanan sing luwih murah dibandhingake karo unit pamisah (fitting lurus + reducer kapisah). Cocog kanggo sirkuit pneumatik sing sensitif aliran & tekanan.
|

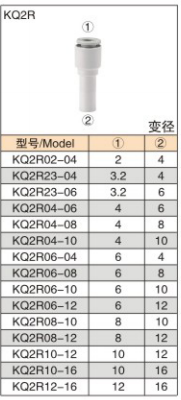

Segmen Kode |
Katrangan |
|
KQ2R |
Kode seri: Ngurangi pas push-in langsung |
|
rong digit pisanan |
Tabung OD port ① (mm) |
|
rong digit pungkasan |
Tabung OD port ② (mm) |
|
Model |
Port ① Tabung OD (mm) |
Port ② Tabung OD (mm) |
Aplikasi Khas |
|
KQ2R02-04 |
Φ2 |
Φ4 |
Peralatan mikro, sambungan pipa Φ2 nganti Φ4 |
|
KQ2R04-06 |
Φ4 |
Φ6 |
Sirkuit silinder cilik, sambungan pipa Φ4 nganti Φ6 |
|
KQ2R06-08 |
Φ6 |
Φ8 |
Sirkuit katup solenoid standar, Φ6 nganti Φ8 (paling populer) |
|
KQ2R08-10 |
Φ8 |
Φ10 |
Sirkuit aliran dhuwur, sambungan pipa Φ8 nganti Φ10 |
|
KQ2R10-12 |
Φ10 |
Φ12 |
Sirkuit pasokan udara utama, sambungan pipa Φ10 nganti Φ12 |
|
KQ2R12-16 |
Φ12 |
Φ16 |
Garis gedhe utama aliran gedhe, sambungan pipa Φ12 nganti Φ16 |
|
Item |
Paramèter |
|
Cairan sing ditrapake |
Udara tekan, vakum, banyu resik (ora beku) |
|
Tekanan Operasi |
-100kPa (vakum) ~ 1.0MPa |
|
Tekanan Burst |
3.0MPa @ 23 ℃ suhu sekitar |
|
Suhu Operasi |
-5 ℃ ~ +60 ℃; 0 ~ 40 ℃ kanggo medium banyu |
|
Tubing Kompatibel |
Tabung PU, tabung nilon, tabung nilon lembut, tabung FEP/PFA PTFE |
|
Bahan |
Badan PBT + gripper baja tahan karat SUS304 + cincin segel karet nitril NBR |
Aturan pilihan: Pilih KQ2R kanggo sambungan inline saka rong tabung OD beda, ora fittings gabungan ekstra dibutuhake.
• Ujung tabung kudu dipotong rata lan tanpa burr. Lebokake tabung kanthi lengkap nganti swara "klik" keprungu supaya ora bocor udara.
• Kanggo mbusak: pencet krah release ing port lan tarik tabung metu; aja narik kanthi kasar.
• Penurunan tekanan mundhak kanthi prabédan diameter luwih gedhe. Luwih milih model kanthi prabédan diameter cilik ing kahanan aliran dhuwur.
• Transisi diameter tabung: Ngonversi tabung Φ8 utama menyang tabung Φ6 liwat KQ2R06-08 kanggo cocog karo silinder kanthi ukuran sing beda tanpa adaptor ekstra.
• Retrofitting mesin: Sambungake pipa Φ6 saka peralatan lawas karo pipa Φ8 mesin anyar kanggo kompatibilitas, ora perlu ngganti tabung lengkap.
• Sambungan sirkuit vakum: Saperangan garis vakum kanthi diameter beda. Desain kurang bocor njaga tingkat vakum sing stabil.
