KQ2X / KQ2XD Series Reducing Multi-Way Push-in Fitting

SOLH KQ2X / KQ2XD Series Reducing Y & Multi-Way Push-in Fitting | SMC Setara Pneumatic Splitter

Merk: SOLH dening Richge Technology | SMC KQ2X / KQ2XD Panggantos Ngurangi Y & 4-Way Push-in Splitter

1. Ringkesan Produk

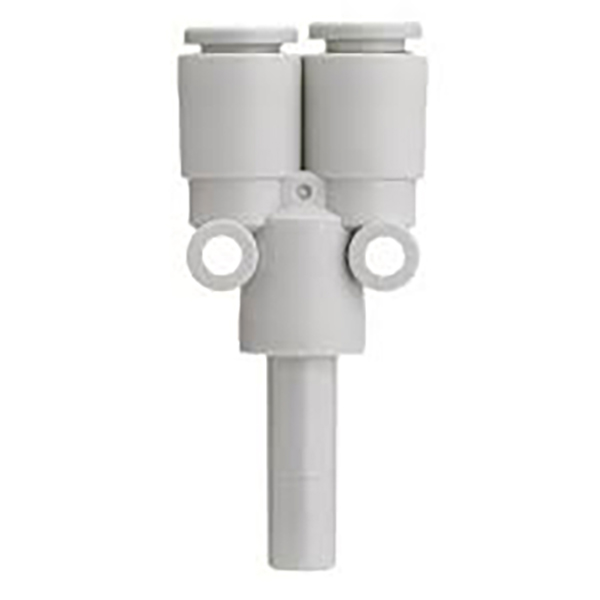

Seri KQ2X: Ngurangi Splitter Tipe-Y, 1 Ing 2 Metu

     KQ2X punika Y-shaped 1-to-2 ngurangi push-in pas. Port ② minangka port batang tunggal; Port ① kasusun saka rong port push-in sing padha. Iki mbagi siji aliran udara mlebu dadi rong output diameter sing padha karo ukuran tabung inlet & outlet sing beda-beda, nyadari cabang pengurangan & pipa kanggo sirkuit pneumatik lan distribusi garis vakum.

     Bahan: awak plastik PBT, NBR sealing rings. Kompatibel karo pipa pneumatik PU / PA. Majelis push-to-connect kanthi cepet, ora ana tape PTFE sing dibutuhake.

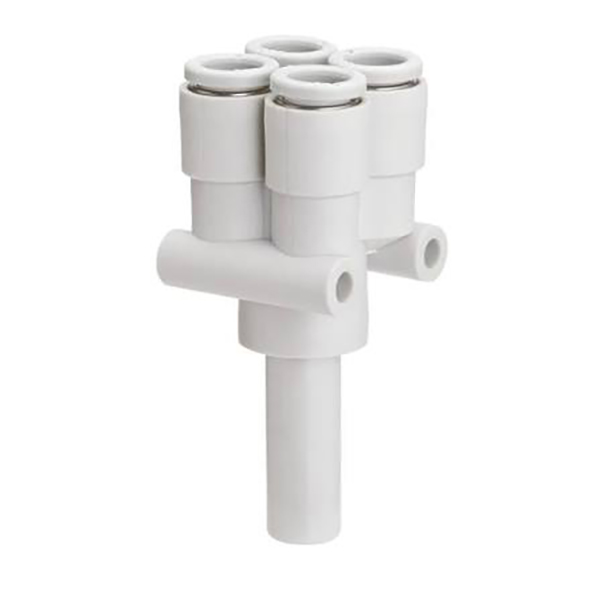

Seri KQ2XD: Cross Type 4-Way Splitter, 1 In 4 Out

     KQ2XD punika 1-kanggo-4 ngurangi multi-port push-in pas. Port ② minangka port batang tunggal; Port ① nyedhiyakake papat port push-in sing padha. Iku pamisah siji sumber online dadi papat cabang witjaksono diameteripun karo ngurangi desain, ngirit papan soyo tambah. Becik kanggo multi-stasiun miniatur vakum utawa distribusi pneumatik.

Bahan sing padha karo KQ2X: awak PBT + segel NBR, struktur push-in, kompatibel karo pipa udara PU lan nilon.

2. Katrangan Kode Model

Seri KQ2X

  Format: KQ2XXX-XX
     Rong digit pisanan: OD tabung saka rong port cabang (Port ①)
     Rong digit pungkasan: Batang diameter njaba port inlet utama (Port ②)
     Tuladha: KQ2X04-06 → Port ①: loro × Φ4 push-in port; Port ②: Φ6 batang

Seri KQ2XD

   Format: KQ2XDXX-XX
     Rong digit pisanan: Tube OD saka papat port cabang (Port ①)
     Rong digit pungkasan: Batang diameter njaba port inlet utama (Port ②)
     Conto: KQ2XD04-06 → Papat × Φ4 port ing Port ①; Port ②: Φ6 batang

3. Spesifikasi Teknis Utama & Pandhuan Instalasi

Pandhuan Instalasi

     • Cut tubing squares lan vertikal, lebokake kanthi lengkap menyang fitting nganti lungguh.

     • Kanggo nyopot tabung: dering release penet dhisik, banjur tarik pipa metu.

Pandhuan diferensiasi

     • KQ2X: 1 inlet, 2 stopkontak (pemisah 2 arah tipe Y)

     • KQ2XD: 1 inlet, 4 stopkontak (pemisah 4 arah silang)

Skenario Aplikasi

     • Distribusi sirkuit vakum kanggo macem-macem cangkir nyedhot ing otomatisasi

     • Cabang pneumatik kanggo jig cilik, 3C & peralatan kemasan

     • Manifold kompak kanggo modul vakum miniatur multi-stasiun

     • Pemisahan saluran udara efektor mburi robot kanthi tilas sing suda
