Generator vakum multi-tahap seri PBM/PBX

PBM/PBX Series Mini Multi-Stage Multi-Energy Vacuum Ejector | Piab Gaya Stackable Vakum Generator

Brand: SOLH dening Richge Technology | Ultra-Tipis Stackable 2-Stage Venturi Vakum Generator

1. Ringkesan Produk

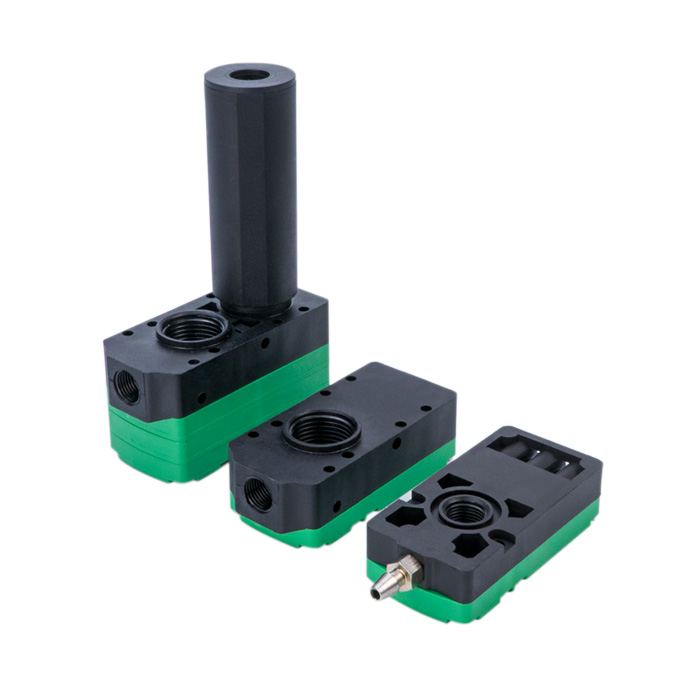

   PBM / PBX minangka generator vakum multi-tahap kanthi gaya Piab, uga dikenal minangka generator vakum multi-energi. Dheweke nggunakake desain stackable modular kanthi awak entheng ultra-tipis. PBM minangka versi silencer sing dibangun ing standar, dene PBX minangka jinis silencer eksternal senyawa. Telung versi fungsional sing kasedhiya: Tipe A valveless, Tipe B karo katup suplai, Tipe C model terpadu multi-energi lengkap.

  Posisi inti: tilas kompak, konsumsi udhara sithik lan aliran nyedhot gedhe. Ndhukung tumpukan manifold multi-lapisan kanthi kontrol independen kanggo macem-macem cangkir nyedhot. Becik kanggo robot EOAT, palletizing lan workpieces keropos karo cangkir nyedhot umpluk.

      • PBM Standard Mini: Built-in silencer, awak slim, kurang gangguan, cocok kanggo unit siji utawa perakitan ditumpuk

      • Tipe Senyawa PBX X-mini: Kartrid silencer eksternal sing bisa dicopot, vakum pokok sing luwih dhuwur, aliran sing luwih gedhe lan boros panas sing luwih apik, dirancang kanggo operasi terus-terusan siklus dhuwur

  Gelar ukuran: 5 / 10 / 20 / 30. Nomer kasebut nuduhake rating daya pompa vakum sing padha (0.05 ~ 0.3kW). Versi fungsional: A valveless dhasar, B katup pasokan terintegrasi, C model multi-energi lengkap (katup suplai + katup break + deteksi tekanan vakum + throttle vakum sing bisa diatur).

2. Aturan Coding Model

  Tuladha: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM/PBX

￮ PBM: Tipe mini standar karo silencer sing dibangun

￮ PBX: Senyawa X-mini jinis karo cartridge silencer njaba

     • 10: Kode Ukuran (5/10/20/30)

￮ 5: Aliran cilik mikro, komponen cilik

￮ 10: Aliran cilik-menengah, 3C bagean cilik

￮ 20: Paling laris aliran medium, karton, film & cangkir nyedhot umpluk

￮ 30: Aliran gedhe, lembaran keropos area gedhe lan palletizing

     • A/B/C: Versi fungsional

￮ A: Unit dhasar tanpa katup, awak generator mung, dikontrol dening katup solenoid eksternal

￮ B: Versi katup tunggal, katup solenoida pasokan sing dipasang, katup penahan tekanan siji arah opsional, rilis vakum alami

￮ C: Versi multi-energi lengkap, katup pasokan + katup pemutus vakum + saklar tekanan vakum digital + throttle pukulan sing bisa diatur

     • K1: Kode kombinasi katup, K1 = Katup suplai Biasane Ditutup + Katup istirahat Biasane Ditutup

     • 5/6: Tegangan kumparan: 5=DC24V, 6=DC12V

     • L/M: Spesifikasi kabel

     • FN: Output saklar tekanan (NPN/PNP, unit opsional kPa/inHg)

  Tuladha pesenan: PBM20-C. Definisi: PBM standar built-in silencer, ukuran 20, Tipe C model multi-energi lengkap, suplai terpadu & break valve, luwes vakum break lan vakum deteksi weker.

3. PBM VS PBX inti Bèntenipun

4. Versi A / B / C Comparison Fungsi

5. Ringkesan Spesifikasi Teknis

  Kinerja @0.5MPa Tekanan Suplai

6. Pandhuan Pilihan

  Pilih PBM utawa PBX

     • ✅ PBM: Ruang instalasi winates, robot EOAT, siklus intermiten biasa, ora perlu silencer protruding

     • ✅ PBX: Cangkir nyedhot busa, karton keropos, operasi terus-terusan dawa, aliran sing luwih dhuwur & vakum dibutuhake

  Pilih Versi A / B / C

     • ✅ Versi C Multi-Energi: Aplikasi robot, release blow-off cepet + weker deteksi bagean sing ilang, nyuda katup eksternal lan pipa (luwih disenengi)

     • ✅ Versi B: Anggaran winates, ora ana release vakum jotosan, workpiece dirilis dening bobot dhewe

     • ✅ Versi A: Perlengkapan tetep karo katup solenoid njaba sing ana, biaya pengadaan paling murah

  Fitur Manifold Stackable (Kauntungan Utama PBM/PBX)

     PBM5 bisa tumpukan nganti 16 lapisan; PBM10 ndhukung nganti 12 lapisan. PBX nuduhake kemampuan numpuk sing padha. Saben lapisan nduweni sirkuit vakum independen tanpa campur tangan, nuduhake siji sumber udara utama. Pilihan paling apik kanggo transfer multi-stasiun lan modul multi-nozzle.

     Materi segel: NBR kanggo kondisi umum; FKM kanggo bahan pangan utawa lingkungan korosif asam / alkali.

7. Sirkuit Pneumatik kanggo Model Multi-Energi Tipe C

     Sumber udara → Filter udara AFC (kabut minyak dilarang) → regulator tekanan AR → port pasokan udara PBM/PBX-C; Port vakum → Filter vakum ZFC → cangkir nyedhot. Loro kabel sinyal DC24V nyambung menyang PLC: siji kanggo kontrol adsorpsi vakum, liyane kanggo luwes jotosan-mati vakum break. Sinyal umpan balik vakum digunakake kanggo deteksi workpiece ilang / dropped.

8. Cathetan Operasi

     • Pasokan udara kudu garing lan disaring, pelumas kabut lenga dilarang. Kontaminasi lenga bakal nyumbat nozzle rong tahap.

     • Filter vakum ZFC kudu dipasang ing pipa vakum. Debu gampang ngalangi muncung lan nyuda kekuwatan nyedhot.

     • Kartrid silencer eksternal PBX kudu diinstal kanthi lengkap; njabut nyebabake swara banter banget.

     • Setel throttle break vakum Tipe C alon-alon. Bukaan gedhe banget bakal nyebul film lan bahan kerja kertas sing tipis.

     • Kanggo rakitan manifold ditumpuk multi-unit, nggedhekake pipa pasokan udara utama kanggo nyetabilake tekanan kanggo kabeh unit.

     • Toleransi suhu sing amba; mesthekake ora ana icing ing sumber udhara ing kahanan suhu sing kurang.
