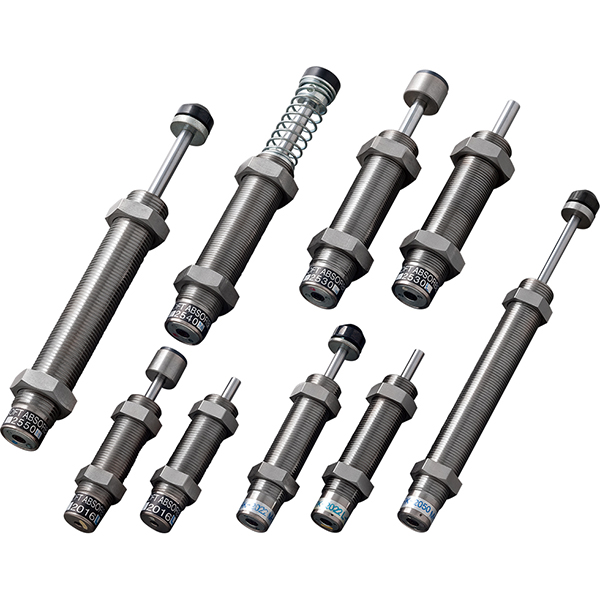

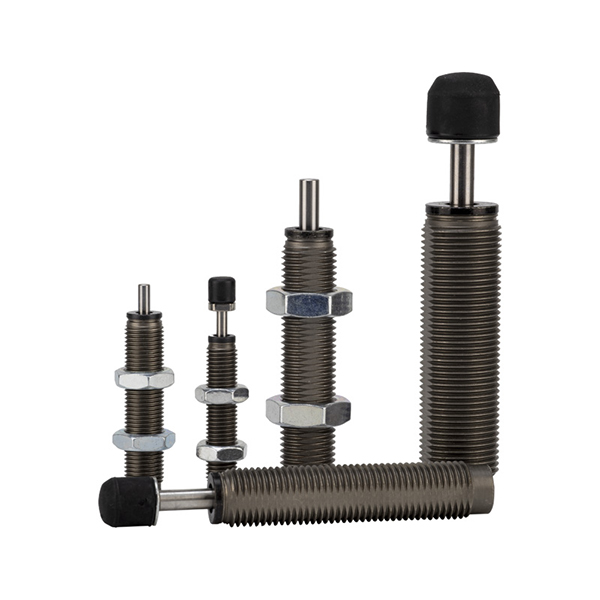

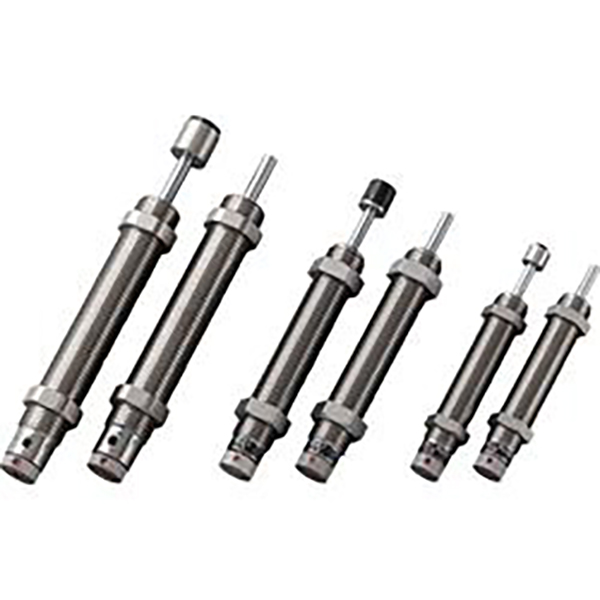

RB RBQ Series Non-Adjustable Hydraulic Shock Absorber

SOLH RB Series Non-Adjustable Hydraulic Shock Absorber | SMC Standard Panggantos Damper

Brand: SOLH dening Richge Technology | SMC RB Setara Orifice Hidrolik Shock Absorber

1. Ringkesan Produk

  Seri SOLH RB yaikunon-adjustable hydraulic shock absorbers miturut standar SMC. Ngonversi energi kinetik impact dadi energi panas liwat struktur throttling keropos internal. Ora ana pangaturan sing dibutuhake, siap kanggo instalasi langsung. Digunakake digunakake kanggo buffering mburi-stroke, nyuda gangguan lan anti-tabrakan saka silinder online, minger linear lan mekanisme rotary.

2. Fitur inti

     • Ora ana pangaturan sing dibutuhake: Dibangun ing multi-tataran throttling, kinerja stabil saka kacepetan kurang cahya mbukak kanggo dhuwur-kacepetan heavy mbukak sawise siji-wektu instalasi.

     • Desain kompak: Awak cendhak karo soyo tambah Utas. Ngidini pemasangan misalignment nganti ± 5 °, bisa nyerep energi ayunan saka aktuator rotary.

     • Omah kaku: Bisa dadi mandeg mechanical tanpa watesan ekstra hard. Dibangun ing spring bali.

     • urip dawa layanan: Konstruksi kanthi lengkap kanthi segel minyak kanggo perlindungan bledug. Rentang kacepetan impact: 0,05 ~ 5 m/s.

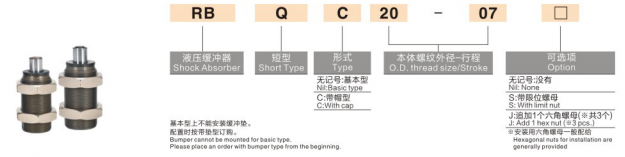

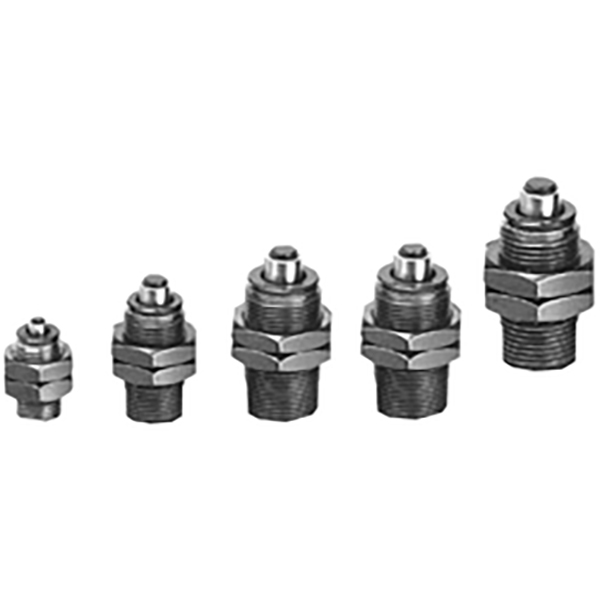

3. Klasifikasi Sub-seri SOLH

4. Tabel Referensi Model RB / RBC populer

Model	Utas	Stroke (mm)	Energi Penyerapan (J)	Aplikasi sing Disaranake
RB0604	M6×0.75	4	0.5～0.98	Silinder mikro, meja geser miniatur
RB0805	M8 × 1.0	5	1.96	Φ6～Φ12 silinder hawa
RB1006	M10×1.0	6	3.92	Φ16～Φ20 silinder hawa
RB1412	M14×1.5	12	19.6	Φ32～Φ40 silinder hawa
RB2015	M20×1.5	15	58.8	Φ50～Φ63 silinder udara
RB2725	M27×1.5	25	147	Φ80～Φ125 silinder udara

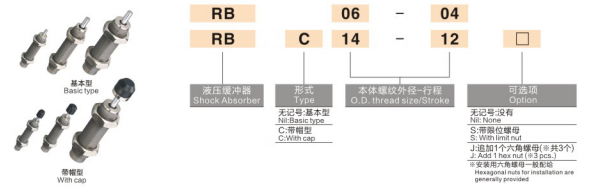

5. Aturan Coding Model

  Tuladha: RB1412
    • RB = seri standar hydraulic shock absorber
    • 14 = Ukuran benang M14×1.5
    •12 = Stroke buffer 12 mm

6. Pedoman Pemilihan

     • Ngitung energi panyerepan: E = ½ mv² + dorong × stroke. Pilih model sing dirating energi ≥ nilai sing diwilang.

     • Cocokake stroke kanthi bener: Buffer stroke kudu luwih cendhek saka total lelungan saka mekanisme obah supaya impact bottoming.

     • kacepetan impact: Range kerja standar 0.05～5 m/s. Hubungi kita kanggo versi sing dikuatake kanggo aplikasi kacepetan ultra-dhuwur.

     • Pemilihan lingkungan: Pilih RBL kanggo nglereni cairan / lingkungan udan; pilih RBC karo tutup kanggo kahanan bledug abot.

     • watesan misalignment: Sudut eksentrik maks sing diidini ≤5°. Pasang gabungan ngambang yen misalignment ngluwihi nilai iki.

7. Instalasi & Pancegahan

     • Lebokake loker benang anaerob cilik ing benang. Aja nggunakake tape PTFE, sing bisa ngalangi orifice throttling.

     • Diwenehake karo rong kacang hex lock plus one stop nut kanggo anti-loosening.

     • Mountable horisontal, vertikal utawa ing sembarang amba; rod piston kudu ngadhepi arah impact.

     • Suhu operasi: -10 ℃ ~ + 80 ℃. Ngindhari icing ing suhu sing sithik.

8. SOLH Panggantos Advantage

   Seri SOLH RB kanthi nyalin kode model SMC, dimensi lan paramèter kinerja, panggantos drop-in langsung kanggo damper impor, kanthi rega sing kompetitif lan wektu timbal sing luwih cendhek, becik kanggo nyuda biaya peralatan massa.
     •RB0805 → Ganti AC0805
     •RB1412 → Ganti AC1412
