Silinder Udara

SOLH HLS / HLSL silinder geser poros kembar nganggo panuntun rol silang kontak-garis, menehi kaku sing luwih dhuwur, akurasi posisi baleni lan resistensi beban eksentrik tinimbang model pandhuan bal HLQ. Kasedhiya rong varian: HLS standar karo silinder kompak sing dipasang ing sisih kanggo muatan medium-cilik tanpa offset abot; HLSL simetris karo silinder tengah lan rol podo dual kanggo beban abot, torsi eccentric gedhe lan panjaluk Ultra-tliti. Ukuran bolongan nutupi 6-25 mm lan stroke 10-150 mm. Rod piston kembar nyedhiyakake kinerja dorong lan anti-torsion sing kuat, dene sendi ngambang sing dibangun ngilangi stres defleksi lateral. Dasar ndhukung bolongan pemasangan 3 arah, kreta geser cadangan benang lan pin posisi multi-permukaan, lan cincin magnet ditambah slot sensor minangka standar. Penyangga udara sing bisa diatur, penyerap kejut hidrolik lan stop mekanik eksternal minangka aksesoris opsional. Suhu operasi saka -20 ℃ nganti 70 ℃. Digunakake sacara wiyar ing semikonduktor, otomatisasi medis, alat mesin jig lan transfer ultra-presisi tugas berat liyane & stasiun posisi clamping.

Aktuator puteran rak-lan-pinion SOLH MSQ bisa diijolake kanthi tabel puteran SMC sing padha. Didorong dening struktur rak gear piston dual simetris, ngasilake torsi 3 ~ 4 kaping luwih dhuwur lan kapasitas beban radial & aksial sing unggul tinimbang silinder CRQ tipe vane. Kasedhiya rong gelar: seri standar MSQB kanthi toleransi H9 lan seri presisi dhuwur MSQA kanthi akurasi posisi baleni H8 lan ± 0.01mm. Meja puteran wis pre-mesin kanthi nemokake bolongan pin lan bolongan tapping fixture, ditambah bolongan tengah kanggo rute kabel & pipa. Dilengkapi karo ngawut-awut imbuhan sudhut dual-mburi kanggo sawetara swing tanpa wates luwes 0 ~ 190 °, tetep 90 ° / 180 ° varian swing opsional. Loro solusi damping ditawakake: bumper karet standar lan penyerap kejut hidrolik terintegrasi suffix-R (L energi kinetik kurang / H energi kinetik dhuwur). Tata letak pipa dual kalebu port mburi-pasur standar lan port ngarep sisih E. Cincin magnet sing dibangun ndhukung switch reed M9BW kanggo ngirim sinyal umpan balik posisi menyang PLC. Ukuran pigura kisaran saka 10 kanggo 200, wis diisi karo pelumas umur dawa kanggo operasi tanpa lubrication. Ditrapake sacara wiyar kanggo inspeksi optik PCB, posisi presisi microchip, ngoper arah kemasan, flipping workpiece alat mesin lan sendi puteran ujung manipulator mini kanggo indeksasi, turnover lan otomatisasi posisi multi-sudut.

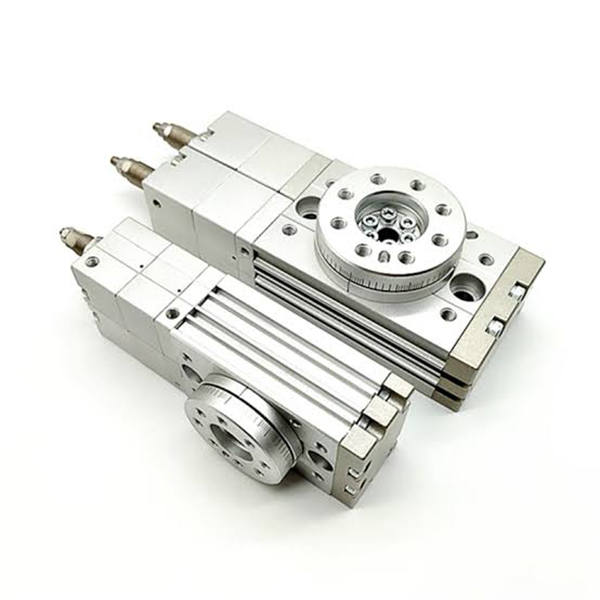

SOLH MSZ telung posisi rak-lan-pinion silinder rotary pneumatik sing darmabakti rotary aktuator direkayasa kanggo entuk telung titik ngunci posisi (wates kiwa / mandeg penengah / watesan tengen), mecahaken watesan saka rong posisi silinder rotary conventional kurang posisi tengah stasiun. Seri iki mung mbutuhake katup solenoid tekanan tengah 5/3 kanggo ngoper posisi lengkap, mbusak sirkuit pneumatik dual-valve sing rumit kanggo nyederhanakake tata letak sistem lan nyuda biaya teknik sakabèhé. Posisi ngunci penengah ndhukung pangaturan sudut sing apik ± 10 °, dene watesan lelungan kiwa lan tengen bisa disetel kanthi kapisah ing 0 ~ 95 °, nyedhiyakake posisi multi-sudut sing fleksibel. Iki diklasifikasikake dadi papat spesifikasi: MSZB dhasar, MSZA presisi dhuwur, buffer karet MSZB-R lan buffer hidrolik MSZA-R. Struktur internal dual-piston dual-rak kanthi efektif ngilangake backlash gear lan ngasilake torsi sing stabil sajrone ganti posisi sing kerep. Piring puteran terpadu dilengkapi bolongan pin lokasi sing dilindhungi kanggo instalasi benda kerja langsung, dipasangake karo bolongan tengah kanggo ngliwati kabel lan pipa udara kanthi rapi. alur sensor sisih standar pas D-M9B & D-A93 ngalih Magnetik kanggo éling umpan balik sinyal nyata-wektu saka telung stasiun apa. MSZA nduweni akurasi posisi nganti ± 0,02 mm, dene varian buffer hidraulik nyerep energi tabrakan gedhe kanthi sampurna kanggo rotasi tugas abot kanthi kacepetan dhuwur. Ngadopsi desain self-lubricating tanpa lenga kanggo mlaku stabil jangka panjang, silinder rotary iki digunakake digunakake ing workpiece ngurutake pangalihan, indeks multi-stasiun, pengawasan posisi elektronik lan packaging prosedur loncat karo muter awak otomatis setir.

SOLH HRQ dual piston rack & pinion rotary cylinder kalebu ukuran mikro HRQ2/3/7 lan medium-to-ged HRQ10 ~ HRQ200 karo amba swing tanpa wates luwes 0 ~ 190 °. Iki ngasilake torsi sing luwih dhuwur lan kapasitas beban lentur / radial sing luwih kuat tinimbang aktuator rotary vane. Telung konfigurasi kasedhiya: dhasar mechanical mandeg buffer (kurang-biaya kanggo cahya kurang-kacepetan tugas), -A terpadu hydraulic kejut absorber (dhuwur-kacepetan heavy mbukak pas mandeg), lan -A (S) versi hydraulic karo tutup mburi stainless steel kanggo lingkungan lembab & rada korosif. Tabel Rotary fitur bolongan tengah liwat bolongan kanggo tubing lan wiring, lan slot sensor sisih kompatibel karo ngalih Reed Magnetik universal. Model mikro nganggo bolongan pemasangan ngisor nalika ukuran medium / gedhe nyedhiyakake tunyuk pemasangan multi-sisi kanggo tata letak sing fleksibel. Pelumas umur dawa sing wis diisi ngidini operasi tanpa pelumasan. Pilihan mbutuhake verifikasi simultaneous saka torsi, radial / mbukak aksial lan wayahe mlengkung. Digunakake kanggo ngindeks rotary ing perakitan otomatis, ngurutake materi, kemasan capping lan stasiun turnover jig.

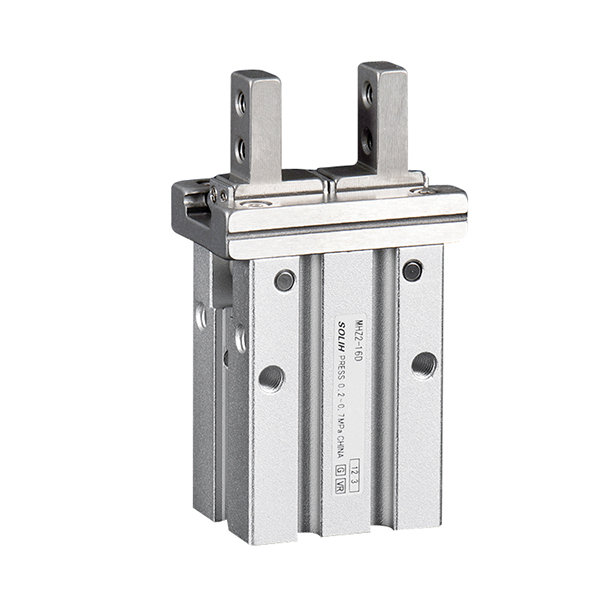

SOLH MHZ2 standar-stroke lan MHZL2 long-stroke grippers udara podo karo bisa diijolke karo model SMC padha. Didorong dening piston dual simetris lan rel guide linear presisi kanggo gerakan rahang sinkron, padha ngirim akurasi posisi ulang ultra-dhuwur ± 0.01mm kanthi ukuran bolongan 10/16/20/25 mm. Telung mode aktuasi kasedhiya: D pindho tumindak kanggo pasukan clamping maksimum lan produksi massa terus; S single-tumindak biasane mbukak, kang kanthi otomatis nerbitaké workpieces nalika online Cut supaya crushing ing stasiun stamping panas; C single-acting biasane ditutup karo spring holding force tanpa pasokan udara kanggo nyegah workpiece drop kanggo overhead robot penanganan. A sawetara lengkap jaws diijolke (sempit, lancip flat, sisih tapped kanggo peralatan lengkap) lan sawetara noto port awak (port sisih standar, port sisih mburi, port push-in sumbu) opsional. Dering magnetik sing dibangun nganggo saklar reed M9BW kanggo ngirim sinyal posisi mbukak / ditutup menyang sistem interlock PLC. MHZ2 nduweni fitur stroke cendhak lan kacepetan siklus dhuwur nganti 180 cpm kanggo bagean miniatur cilik, dene MHZL2 nggunakake ril panuntun lengkap kanggo stroke bukaan sing amba kanggo nangani cetakan rongga jero lan piring tebal sing gedhe. Kabeh jaws, fittings lan sensor sing cross-kompatibel antarane rong seri. Digunakake kanthi akeh kanggo ngurutake PCB & chip, loading / unloading hardware presisi, clamping packaging lan transfer workpiece ing efektor ujung robot ing 3C, hardware lan garis otomatisasi kemasan.

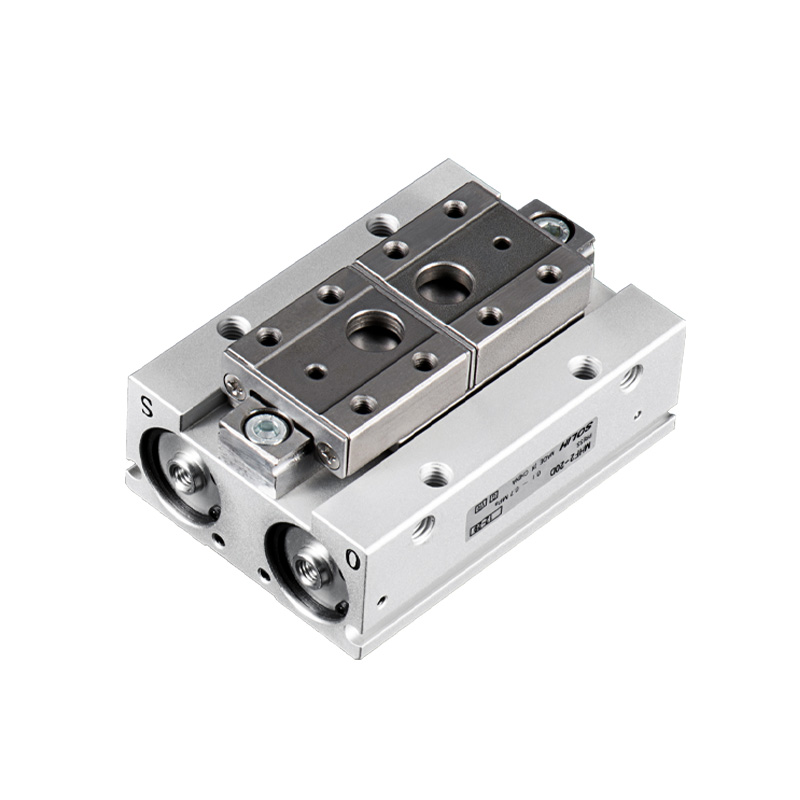

SOLH MHF2 ultra-tipis dual-piston guide linear gripper udara paralel kanthi bisa diijolke karo model SMC padha. Dhuwur awak ultra-flat mung kira-kira sapratelo saka MHZ2, kanthi efektif nyuda momen mlengkung ing efektor mburi robot. Ukuran bore antara 8 nganti 32 mm. Iku sejatine sifate pindho tumindak karo katup throttle dibangun ing kanggo imbuhan kacepetan. Saben bolongan nawakake telung varian stroke: D cendhak, D1 medium lan D2 dawa, kanthi akurasi posisi baleni ± 0,04 ~ ± 0,05 mm. alur sensor papat-sisi mbisakake soyo tambah multi-arah kalebu nutul ngisor lan instalasi liwat-bolongan; -F single-rahang jinis tetep opsional. Φ25/32 ukuran gedhe nggunakake panuntun bola recirculating kanggo kaku meningkat. Dering Magnetik sing dibangun nganggo switch reed M9B / M9N / M9P kanggo umpan balik posisi. Cocog kanggo papan kompak sing diwatesi dhuwur, modul linear miniatur, robot cilik EOAT, semikonduktor lan perakitan presisi 3C. Sajrone pilihan, dawa overhang rahang kudu diwatesi lan wayahe mlengkung diverifikasi kanthi faktor safety ≥1.5.

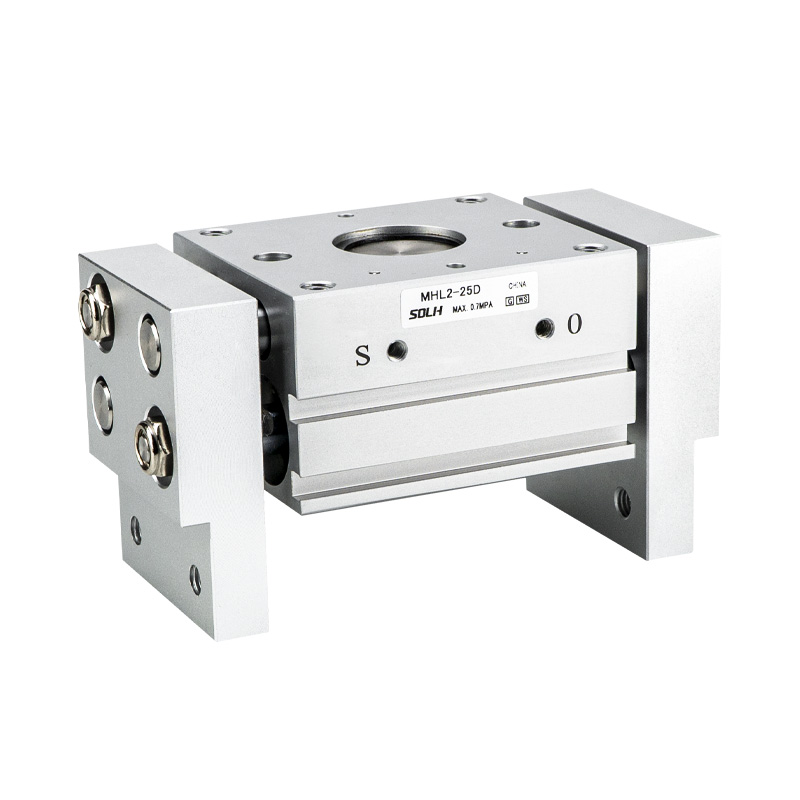

SOLH MHL2 rak-lan-pinion sudhut-stroke gripper pneumatik podo kebak diijolke karo model SMC cocog. Transmisi rak & pinion njamin gerakan rahang sinkron, nyediakake kaku dhuwur lan pasukan clamping kuat, cocok kanggo clamping njaba lan gripping ngembangaken internal. Ukuran bore nutupi 10/16/20/25/32/40 mm kanthi desain akting ganda. Saben bolongan nawakake telung varian stroke: D cendhak, D1 medium lan D2 dawa, kanthi akurasi posisi baleni ± 0,1 mm. Segel wiper bledug sing terintegrasi mbisakake operasi sing stabil ing lingkungan sing mbledug kayata bengkel alat mesin. Alur sensor papat sisih ndhukung instalasi multi-orientasi fleksibel. Ukuran 10~25 nganggo port M5 standar, dene 32/40 ndhukung benang ekspor G / NPT opsional. pasukan clamping efektif sudo karo overhang rahang lengkap; faktor safety ≥1.5 dibutuhake nalika ngitung beban. Digunakake kanggo bahan sheet, tray lan penanganan workpiece abot, loading / unloading alat mesin lan automation packaging kanggo gripping komponen ukuran gedhe.

SOLH MHS3 3-rahang lan MHS4 4-rahang wedge-cam poto-centering grippers pneumatik kothong kanthi bisa diijolke karo model SMC padha. Transmisi wedge cam drive pusat rahang sinkron, nggayuh akurasi posisi baleni ± 0,01 mm. Ukuran bore antara 16 nganti 125 mm. Desain akting ganda standar (D), kanthi akting tunggal opsional normal ditutup (C) / biasane mbukak (E) versi spring return. Kothong tengah liwat bolongan ngidini nuntun saka tabung udara, pin ejector lan serat optik, ndhukung loro clamping njaba lan internal ngembangaken gripping. Telu jaws MHS3 kanthi jarak rata nyedhiyakake coaxiality unggul, becik kanggo shafts, cakram lan workpieces ring-shaped. Sekawan rahang MHS4 sing disusun sacara ortogonal nyedhiyakake kendala sing stabil kanggo bagean sing rata, persegi panjang lan ora duwe aturan supaya ora miring. Magnetik permanen sing dibangun kompatibel karo saklar magnetik seri M9BW. Awak kompak profil rendah pas karo efektor mburi robot kanthi sampurna. Varian turunan kalebu MHSJ3 sing dilindhungi bledug lan MHSH3 kothong lengkap. Ditrapake sacara wiyar kanggo loading / unloading alat mesin, bantalan press-fitting, nangani komponen bunder & persegi 3C lan perakitan konsentris saka workpieces tubular.

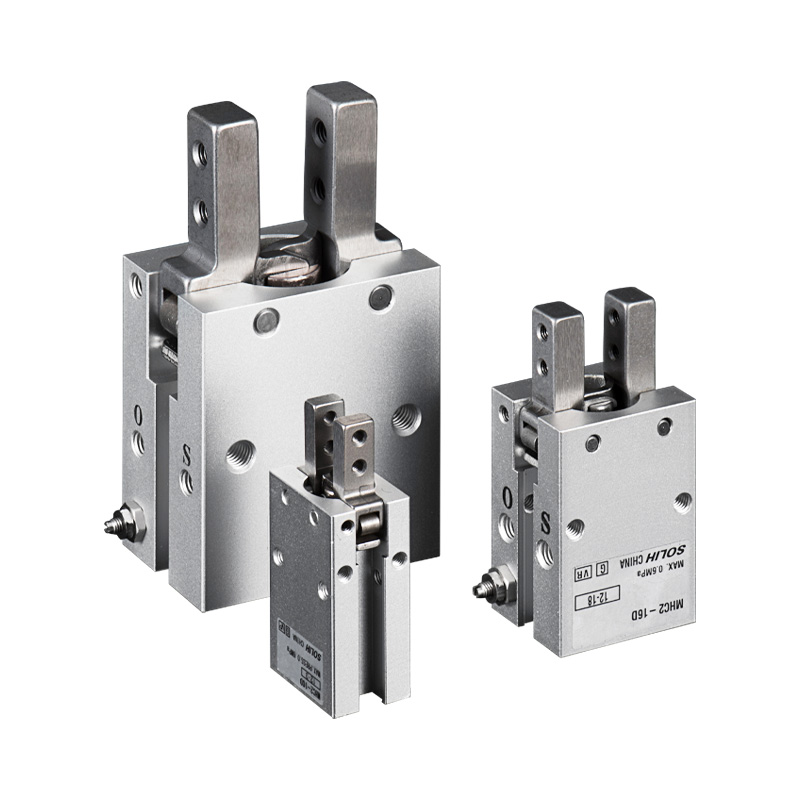

SOLH MHC2 pivot-jinis gripper pneumatik ayunan sudut bisa diijolake kanthi model SMC sing padha. Mekanisme lengen rocker nyurung rahang kanggo muter ngubengi poros ngisor kanthi sudut ayunan rahang siji maksimal 30 °, beda karo grippers paralel MHZ2 sing obah kanthi linier. Ukuran bore tutup 6/10/16/20/25 mm, kasedhiya ing D pindho akting lan S single-tumindak biasane mbukak Varian (ora NC biasane ditutup versi). Katup throttle siji-arah sing dibangun ngaktifake pangaturan kacepetan langsung. Dering magnet sing wis diinstal bisa digunakake karo switch reed M9BW kanggo ngirim sinyal status rahang menyang sistem PLC. Awak kompak sing kurang profil becik kanggo clamping bungkus njaba ing peralatan kanthi ruang jero sing winates. Amarga prinsip tuas, torsi penjepit sing efektif mudhun banget kanthi peralatan lengkap; verifikasi mbukak adhedhasar jaw overhang dawa iku wajib sak pilihan. Digunakake sacara wiyar kanggo clamping njaba omah plastik 3C, tutup botol lan bagean cilik tubular, sisih dipakani lan Pick-lan-panggonan kanggo efektor mburi robot miniatur. Grippers paralel MHZ2 dianjurake kanggo aplikasi sing mbutuhake genggaman kanthi tliti dhuwur, beban peralatan sing dawa utawa fungsi nahan daya mati.
