Silinder Udara

SOLH MAL silinder pneumatik mini paduan aluminium entheng minangka aktuator kompak ultra-ekonomis sing dirancang kanggo aplikasi otomatis tugas ringan. Dibangun karo laras aluminium hard-anodized lan tutup mburi dipasangake karo rod piston stainless steel anti-karat, model iki 15% luwih entheng lan watara 10mm luwih cendhek sakabèhé dawa dibandhingake karo silinder seri MA conventional nalika nemen ngurangi biaya pengadaan. Fitur interchangeability dimensi banget karo silinder MA lan CM2 kanggo panggantos langsung lan retrofits peralatan murah. Ngadopsi perakitan ngunci benang dual-end njamin kinerja struktural stabil sajrone operasi terus-terusan; awak babak streamlined ngidini gampang disassembly, pengawasan lan pangopènan. Portofolio lengkap varian nyakup jinis reset standar tumindak ganda, spring single-acting power-off, unit rod ganda sinkron lan versi MALJ sing bisa diatur stroke kanggo nyukupi syarat gerakan linier sing beda-beda. Bumper karet standar nyerep kejut lan gangguan sing entheng, kanthi bantalan udara sing bisa diatur opsional kasedhiya kanggo muter kanthi kacepetan dhuwur. Sealing komposit kurang gesekan kanthi alur panyimpenan minyak sing dibangun ndhukung operasi tanpa pangopènan tanpa minyak kanthi umur layanan nganti 5 yuta siklus. Dering magnet sing dibangun ing opsional bisa digunakake kanthi lancar karo sensor magnetik SMC M9B lan Airtac CS1-G kanggo entuk umpan balik posisi piston wektu nyata lan kontrol sambungan otomatis PLC. Didhukung dening produksi massal sing stabil lan pemenuhan pesenan kanthi cepet, silinder sing ramah anggaran iki digunakake digunakake ing perakitan elektronik, mesin kemasan lan otomasi industri ringan ing lingkungan kerja sing garing lan kurang bledug.

SOLH CG1 / CDG1 aluminium silinder pneumatik bunder entheng nutupi ukuran bolongan φ20 ~ 100 mm lan dadi panggantos dimensi langsung kanggo seri SMC CA1. Dibangun karo laras aluminium extruded & tutup mburi lan rod piston dilapisi krom hard, iku 30% luwih entheng tinimbang silinder standar conventional karo boros panas banget. Struktur tutup mburi sing dikunci benang ndadekake gampang disassembly lan pangopènan. Port udara papat arah sing disusun ing interval 90 ° nyedhiyakake tata letak pipa sing fleksibel. Varian sugih kalebu jinis akting ganda standar CDG1B, CG1S / CG1T spring bali / extension tunggal, CG1W ​​silinder sinkron rod ganda lan silinder rod non-puteran heksagonal CG1K. model CDG1 dilengkapi ring Magnetik dibangun ing kompatibel karo M9B / A93 ngalih Magnetik kanggo umpan balik posisi. Bantal karet standar dilengkapi; suffix Bantalan udara opsional kanggo nyuda gangguan impact ing operasi kacepetan dhuwur. Segel komposit kurang gesekan nyedhiyakake tekanan wiwitan sing sithik, ndhukung operasi tanpa minyak kanthi umur layanan luwih saka 8 yuta siklus. Multiple gaya soyo tambah kasedhiya: jinis dhasar, sikil gunung, flange, clevis lan trunnion gunung. Sampurna kanggo aplikasi timbal-balik frekuensi dhuwur, ringan & medium beban ing garis conveyor, mesin kemasan lan peralatan otomatisasi elektronik. Margin safety thrust minimal 50% kudu dilindhungi nalika milih.

SOLH C85/CD85 stainless steel mini silinder tundhuk karo standar internasional ISO 6432 lan bisa langsung diijolke karo model SMC padha. Ukuran lubang: φ8/10/12/16/20/25 mm. Barel lan rod piston digawe saka stainless steel 304 kanthi tahan karat lan karat sing apik, ditrapake kanggo lingkungan asam & alkali sing lembab, entheng, uga jalur produksi sing resik kanggo industri panganan, farmasi lan elektronik. Ngadopsi struktur tutup mburi crimped tanpa tie-rod, silinder nduweni desain sing ramping lan entheng. Varian lengkap kalebu akting ganda standar, bali spring akting siji / ngluwihi, jinis sinkron rod pindho lan C85K kothak non-puteran rod silinder. Versi CD85 dilengkapi cincin magnet sing dibangun kanggo deteksi posisi liwat saklar magnetik. Bantal karet standar diwenehake; suffix C bantal udara opsional kanggo φ10~25 model kanggo nresep impact ing operasi kacepetan dhuwur. Tekanan wiwitan minimal tekan 0.05MPa, ndhukung operasi tanpa lenga jangka panjang kanthi kacepetan piston saka 50 nganti 1500 mm / s, sampurna kanggo timbal balik short-stroke frekuensi dhuwur. Set lengkap opsi pemasangan standar ISO kasedhiya: clevis terpadu, flange, kaki gunung, trunnion gunung lan liyane. Dibandhingake karo silinder MI lan MA, C85 nduweni ukuran ISO sing diakoni sacara global, ndadekake kepenak banget kanggo ngganti peralatan ing pasar jaban rangkah. Margin safety thrust minimal 50% dianjurake nalika milih.

SOLH CG3 silinder pneumatik entheng ultra-singkat dadi panggantos sing ditingkatake kanggo aktuator babak seri CG1 tradisional. Dibangun nganggo tong minyak alloy aluminium kanthi kekuatan dhuwur lan tutup mburi sing dipasangake karo rod piston sing dilapisi krom keras, seri iki nyuda bobot sakabèhé kanthi 24% lan nyepetake total dawa nganti 51mm kanggo optimalisasi ruang sing luar biasa. Kasedhiya ing ukuran bolongan kiro-kiro saka φ20mm kanggo φ100mm, iku ndhukung papat arah air port susunan kanggo ngaktifake tata letak pipa fleksibel ing mesin kompak. Varian struktural macem-macem nyakup versi dobel, spring single-acting, rod dobel lan heksagonal anti-rotasi rod piston kanggo nyukupi panjaluk drive linear sing beda-beda. Bantal karet standar nyuda impact pungkasan sing entheng, dene buffer udara opsional cocog karo operasi kacepetan dhuwur nganti 1000mm/s. Sealing komposit kurang gesekan nyadari operasi bebas minyak kanthi umur layanan ngluwihi 8 yuta siklus kerja; Model terintegrasi magnetik CDG3 ndhukung instalasi switch magnetik kanggo umpan balik posisi PLC lan kontrol linkage otomatis. Kita njaga produksi massal sing stabil lan persediaan titik sing cukup, digunakake ing peralatan kemasan, jalur perakitan elektronik lan otomatisasi frekuensi dhuwur industri ringan kanthi efisiensi biaya sing luar biasa.

SOLH CDUJB ultra-kompak free gunung silinder dikembangaké kanggo peralatan karo papan instalasi winates. Dibandhingake karo seri CU konvensional, dawane suda 64% lan volume dipotong 70%. Awak kompak kothak ndhukung multi-lumahing langsung soyo tambah tanpa kurung ekstra. Lineup produk kalebu CUJB non-magnetik, CDUJB sing dilengkapi magnet lan CDUJS kamar resik tanpa tembaga. Ukuran bore kisaran φ4 ~ 20mm, kasedhiya ing jinis pindho akting lan spring bali siji akting karo bantalan karet opsional. Model magnet sing cocog karo switch magnetik miniatur kanggo gerakan presisi short-stroke lan ndhukung operasi tanpa minyak. Digunakake kanthi akeh ing elektronik 3C, posisi wafer semikonduktor lan otomatisasi resik medis. Piring tameng Magnetik opsional kanggo silinder sing disusun kanthi padhet.

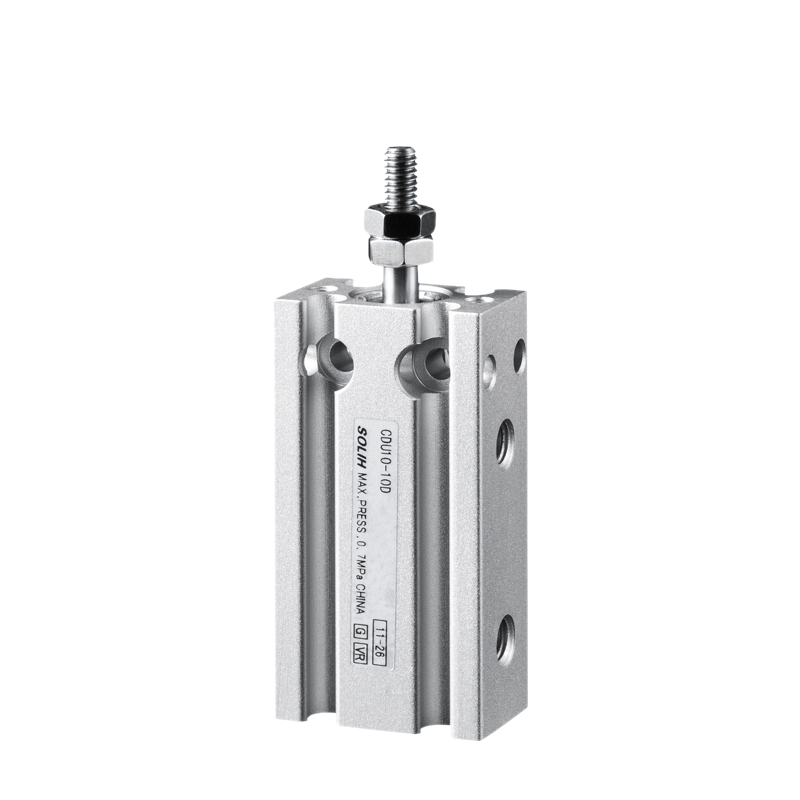

SOLH CU / CDU persegi dowo free gunung silinder fitur struktur pemblokiran ultra-tipis karo bolongan soyo tambah multi-lumahing, mbisakake instalasi langsung multi-sudut tanpa kurung kanggo ngirit papan peralatan. Varian lengkap kalebu CU non-magnetik, CDU magnet-dilengkapi, CDUK rod non-puteran lan model rod dipandu pindho CDUW. Ukuran bore φ6~32mm, kasedhiya ing jinis akting tunggal/ganda kanthi buffer karet tetep ing ujung loro kanggo operasi tanpa lenga terus. Seri CDU kompatibel karo saklar magnetik CMSH lan DMSH kanggo deteksi posisi lan ngidinke beban sisih sebagean. Digunakake kanthi akeh ing jig 3C & semikonduktor, stopper otomatis, posisi clamping cahya lan mekanisme penet cilik kanggo peralatan otomatis kompak.

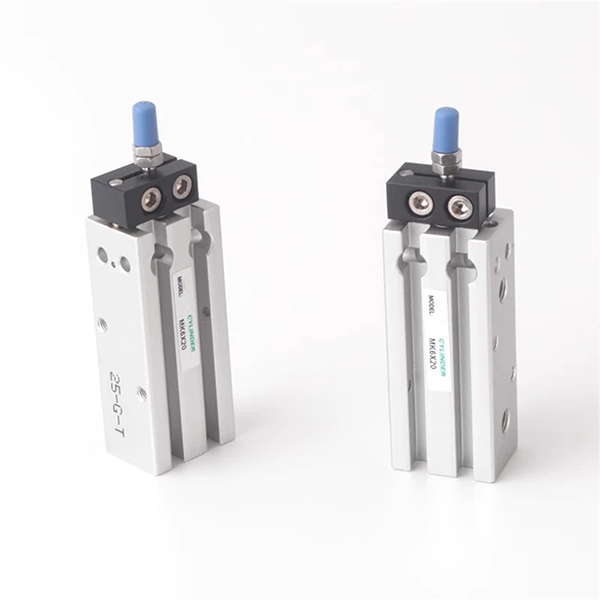

SOLH MK enem-lumahing gunung kompak silinder wis nganyari saka MD silinder karo dibangun ing mekanisme anti-rotasi. Akurasi anti-twist rod piston tekan ≤±0,5 °, langsung diijolake karo Airtac MD lan SMC CQS seri. Awak lancip kothak ngidini instalasi krenjang-free ing enem sisih lan nggampangake tata letak podo kompak saka macem-macem silinder. Varian kalebu MK dobel akting, MSK akting tunggal / MTK, batang dobel MKD lan model stroke luwes MKJ. Dering magnet sing dibangun ing opsional kanthi buffer ujung karet lan kemampuan bebas lenga. Ukuran bore φ6~32mm, digunakake digunakake ing perkakas tliti 3C lan posisi clamping short-stroke kanggo otomatis mbutuhake sudut workpiece tetep ing papan sing terbatas.

SOLH CQS silinder tipis kompak dimensionally diijolke karo seri SMC CQS lan nganyari saka seri CQ2. Badan ultra-slim persegi nduweni dawa sakabèhé sing luwih cendhek kanggo tugas-tugas short-stroke kanthi presisi dhuwur ing papan sing terbatas. Varian kalebu rod tunggal standar, rod kembar CQSW, rod non-puteran CQSK lan model umur dawa XB24. CDQS karo magnet dibangun ing ndhukung multi-sisi soyo tambah saka ngalih Magnetik. Dilengkapi segel panyimpenan lenga gesekan rendah kanggo operasi tanpa minyak lan umur layanan nganti 5 yuta siklus, dipasangake karo buffer karet tetep ing ujung loro. Ukuran bore φ12~25mm, akeh digunakake kanggo push, clamping lan posisi ing peralatan tliti semikonduktor lan 3C peralatan elektronik kanggo retrofitting lan panggantos.

SOLH CQ2 silinder tipis kompak persegi bisa diijolake karo seri SMC CQ2. Awak kothak ultra-cendhek nyuda dawa nganti 50% dibandhingake karo silinder rod dasi konvensional kanggo ngirit papan instalasi. Isine sawetara bolongan lengkap φ4 ~ 200mm karo varian KALUBÈRAN: rod tunggal, CQ2W rod kembar, CQ2K non-rotating rod piston, bantalan online opsional lan versi ultra-short stroke. Model CDQ2 karo sembrani dibangun ing ndhukung multi-sisih saklar Magnetik soyo tambah tanpa sensor protruding. Bumper karet standar dilengkapi, lan bantalan udara opsional kanggo operasi kanthi kacepetan dhuwur. Ngadopsi segel gesekan rendah sing dilindhungi lenga kanggo operasi tanpa minyak kanthi umur layanan nganti 5 yuta siklus, akeh digunakake kanggo clamping, pushing lan posisi ing elektronik, otomotif lan otomatisasi kemasan.
