Produk

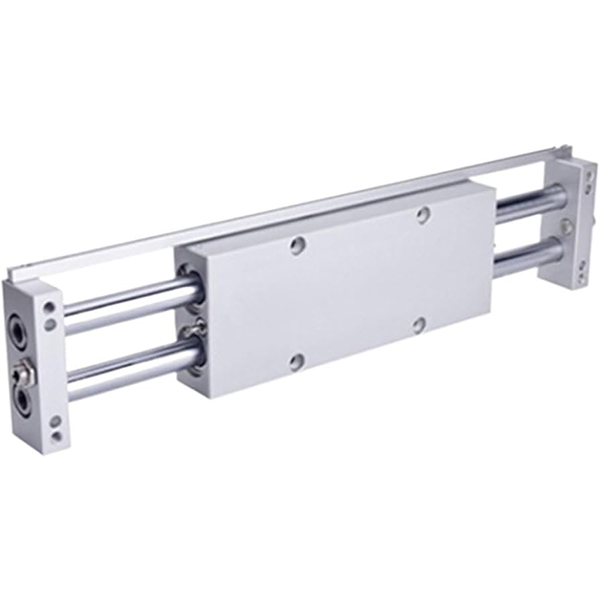

SOLH CX2 seri rod pindho geser silinder serves minangka panggantos diijolke kanggo model standar SMC CX2. Dibangun karo piston dual lan rod piston dual simetris, ngirim output tikaman pindho dibandhingake karo silinder siji-rod ukuran bolongan padha lan kaku integral unggul. Ukuran bolongan sing kasedhiya nutupi φ10, 15, 25 mm kanthi stroke standar saka 25 mm nganti 200 mm. versi standar adopts geser prewangan nuntun; upgrade CXWM (prewangan geser + hydraulic buffer) lan CXWL (bal prewangan + hydraulic buffer) selaras kanggo-kacepetan dhuwur aplikasi impact Kerep. Rod ganda simetris nyedhiyakake kinerja anti-rotasi mekanik kanthi presisi maksimal nganti ± 0,02 ° kanggo φ25 bore, nduweni resistensi sing luar biasa marang beban lateral lan eksentrik. Awak slim profil kurang ndhukung rong wangun perakitan: awak silinder tetep karo piring mburi obah utawa piring mburi tetep karo awak silinder ngusapake. Lubang pemasangan papat sisih lan port udara telung arah ngaktifake instalasi fleksibel lan pipa ing papan sing sempit. Buffer karet dual-end standar lan operasi bebas pangopènan tanpa minyak dilengkapi; opsional N versi non-magnetik ngilangake gangguan Magnetik kanggo kesempatan Magnetik-sensitif. Ditrapake kanthi akeh ing transfer workpiece presisi kanggo industri 3C & semikonduktor, jig pushing & lifting, tata letak silinder sing padhet ing peralatan kompak, aktuasi reciprocating medium-load kanggo panganan, bengkel medis lan resik.

SOLH CXSJ minangka pengulangan ultra-kompak saka silinder kembar CXS klasik, bisa diganti karo seri SMC CXS asli. Dibangun karo piston dual terpadu lan rod guide pindho, iku ngirim dobel tikaman ing ukuran bolongan padha karo akurasi stabil anti-rotasi ± 0,1 °. Dimensi sakabèhé disingkat lan disingkat 10% ~ 20% kanthi bobot sing luwih entheng, dirancang kanggo tata letak peralatan internal sing sempit banget. Papat sub-model kasedhiya: CXSJM karo prewangan Muter fitur resistance nyandhang banget lan kinerja bledug-bukti kanggo posisi umum kurang-kacepetan; CXSJL werni prewangan jinis pamer Ultra-kurang gesekan lan gerakan Gamelan karo kacepetan maksimum 800 mm / s kanggo frekuensi dhuwur-kacepetan Pick-lan-panggonan; CXSJWM / CXSJWL pindho liwat desain rod mbisakake instalasi workpiece ing loro ends kanggo bilateral ngangkat sinkron lan centering posisi. φ6 lan φ10 bores ndhukung loro axial lan porting sisih nalika ukuran liyane mung nganggo pipa sisih. Braket saklar magnetik sing bisa dibalik ndhukung perakitan bebas gangguan 4 arah lan instalasi kiwa-tengen simetris. Buffer karet dual-mburi teka minangka standar; seselan Z stands for dibangun ing dering Magnetik kanggo sensor posisi, lan versi non-Magnetik kasedhiya kanggo skenario anti-Magnetik-gangguan. Kunci ekstensi opsional P lan kunci retraction R bisa nahan aktuator kanthi ajeg ing posisi sing wis ditemtokake. Iki digunakake kanthi akeh kanggo milih-lan-panggonan, penet cahya lan presisi mbatesi posisi ing beban sing entheng ing peralatan otomatisasi kompak kanggo 3C lan jalur produksi umum.

SOLH CXS dhuwur-kaku silinder rod kembar lancip kebak diijolke karo asli SMC CXS seri. Dibangun karo piston dual coaxial terpadu lan rod panuntun dual kanggo aktuasi sinkron, iku ngirim meh tikel pindho thrust versus siji-piston silinder ukuran bolongan podho rupo karo stabil akurasi anti-rotasi ± 0.1 °. Struktur panuntun terpadu menehi resistensi sing kuat kanggo beban lateral lan eksentrik tanpa panuntun tambahan eksternal. Papat sub-model inti kasedhiya: CXSM karo prewangan geser logam pamer resistance nyandhang pinunjul, kinerja dustproof lan kapasitas mbukak sisih unggul kanggo posisi kurang-kacepetan, mencet lan lingkungan mbledug; Jinis bantalan bal CXSL nduweni gesekan ultra-rendah lan gerakan lancar kanthi kacepetan maksimal nganti 400 mm / s kanggo frekuensi dhuwur-kacepetan pick-lan-panggonan; CXSWM / CXSWL pindho liwat versi rod ngidini instalasi fixture ing loro ends rod kanggo ngangkat sinkron bilateral lan transfer centering. Buffer karet dual-mburi iku standar; Buffer udara AZ opsional kanggo φ20/25/32 bolongan gedhe kanggo nyerep impact kacepetan dhuwur sing kasar. Suffix Z nuduhake dering magnet sing dibangun kanggo instalasi langsung D-M9B, D-A93 lan sensor posisi liyane; varian non-magnetik kasedhiya kanggo kahanan kerja magnetik-sensitif. Kunci ekstensi opsional P lan kunci retraction R bisa ngunci piston ing posisi sing wis ditemtokake. Telung sisih soyo tambah (ngisor, ndhuwur, sisih) ndhukung macem-macem tata letak mechanical kompak, digunakake disebarake ing tliti njupuk, transfer materi, posisi lan cahya mencet pangolahan kanggo 3C electronics lan garis produksi automation umum.

SOLH TN silinder poros kembar sing hemat biaya nggunakake struktur poros pandhu arah ganda piston siji kanthi panuntun bantalan geser kanggo tata letak sing kompak lan kinerja biaya sing apik. Nerangake pabrik-dilengkapi dering Magnetik dibangun ing lan buffer karet ngarep luwes kanggo stroke fine tuning, ngirimke akurasi anti-rotasi ± 0.2 °. Poros ganda sing disinkronake nyegah torsi lan ayunan kanggo nanggung beban eksentrik lateral sing sithik. Telung arah soyo tambah (ndhuwur, ngisor, sisih) kasedhiya, lan grooves sisih ndhukung instalasi langsung saka ngalih Magnetik tanpa krenjang ekstra. Rong jinis diwenehake: standar siji-mburi rod TN lan pindho liwat rod TNW, karo TNW ngijini fixture Déwan ing loro rod ends kanggo bidirectional sinkron gerakan centering. Dibandhingake karo seri TR, TN nduweni dimensi sing luwih cilik lan biaya sing luwih murah tanpa opsi bore φ6; dibandhingake karo silinder kembar dual-piston CXS / CXSJ, TN ngasilake dorongan tunggal kanthi kaluwihan biaya sing jelas nanging presisi lan kapasitas beban luwih murah. Tekanan kerjane saka 0.15 nganti 1.0 MPa lan kemampuan adaptasi suhu sekitar -20 ℃ ~ 70 ℃. Digunakake sacara wiyar kanggo posisi beban entheng, mencet prasaja, mandheg workpiece lan transfer jarak cendhak kanggo stasiun otomatisasi umum kanthi syarat presisi moderat lan panjaluk kontrol biaya. S-jinis ring Magnetik standar kanggo kabèh seri lan ora bisa dibusak; Utas Rc standar bisa disesuaikan karo Utas G utawa Utas NPT kanggo proyek luar negeri.

SOLH TR silinder poros kembar diprodhuksi sesuai karo standar industri JIS. Iku nganggo struktur poros panuntun dobel piston sing cocog karo grumbulan bantalan geser sing luwih dawa, nampilake kekakuan struktur sing dhuwur, resistensi torsi sing apik lan kapasitas anti-defleksi sing kuwat tinimbang silinder poros kembar TN sing larang. Ukuran bore kisaran saka φ6 kanggo 32 mm, kalebu standar single-rod TR, pindho liwat rod TRW lan varian TRJ kompak entheng. Akurasi anti-rotasi tekan ± 0,1 ° kanggo bolongan ≥16 mm lan ± 0,2 ° kanggo φ6 / φ10 bolongan cilik; shafts dual matesi panyimpangan swinging kanggo njamin operasi stabil liwat stroke dawa. Pad bantalan karet ngarep sing bisa diatur bisa digunakake karo buffer mburi tetep kanggo trimming stroke, nyerep impact lan nyuda gangguan. Telu-cara soyo tambah (ndhuwur, ngisor, sisih) lan opsional dual-side porting kasedhiya; grooves sisih ngidini Déwan langsung saka ngalih Magnetik tanpa krenjang ekstra. Dibangun ing dering Magnetik ditandhani suffix S standar, nalika non-magnetik versi selaras ditawakake kanggo gangguan Magnetik kesempatan sensitif. Tekanan operasi kisaran 0,15 ~ 1,0 MPa kanthi suhu kerja saka -20 ℃ nganti 70 ℃. Utas Rc standar bisa diowahi dadi Utas G utawa Utas NPT kanggo proyek teknik luar negeri. Dibedakake saka silinder kembar CXS: TR ngasilake dorongan tunggal kanthi kekakuan mekanik sing misuwur lan resistensi beban sisih sing stabil ing aplikasi long-stroke; CXS nduwe piston dobel kanggo dobel dobel, gesekan sing luwih murah lan bola-bali kecepatan dhuwur sing luwih lancar sing cocog kanggo pick-and-place short-stroke frekuensi dhuwur. Ditrapake sacara wiyar ing posisi presisi, tekanan benda kerja, mandheg & transfer jarak adoh lan stasiun otomatisasi umum sing mbutuhake panuntun sing dipercaya ing beban entheng.

SOLH MK (umume dijenengi MKB) minangka silinder pneumatik gabungan sing nggabungake rotasi 90 ° lan clamping mudhun linear, bisa diganti karo seri MKB mainstream. Ukuran bolongan nutupi φ12~φ63 lan stroke clamping sawetara saka 5 mm kanggo 50 mm. Dawane sakabèhé disingkat 3 ~ 10 mm dibandhingake karo model MK2 konvensional kanggo tata letak sing luwih kompak. Torsi inersia sing diidini diupgrade kaping telu kanggo ngatasi clamping kacepetan dhuwur saka workpieces inersia dhuwur, lan pasukan clamping maksimum φ63 bolongan tekan 12,4 kN ing 0,5 MPa kanggo nyekeli heavy-load dipercaya. Siklus kerja: mundur munggah → 90 ° rotasi kiwa/tengen → ngluwihi kanggo clamping; release nderek urutan mbalikke. Sudut rotasi tetep 90 ° kanthi toleransi ± 5 ° njamin posisi bola-bali stabil. Kajaba φ20 lan φ25 bores karo sensor 2-sisi soyo tambah mung, ukuran liyane ndhukung 4-arah instalasi switch Magnetik kanggo kabel rapi tanpa gangguan. Liwat bolongan lan bolongan Utas pindho mburi mbisakake langsung soyo tambah lan instalasi flange. Buffer karet sisih pindho nyuda impact, geter lan gangguan; desain bebas lenga nyukupi lingkungan kerja sing resik & bebas bledug. Dering magnet sing dibangun kanthi sensor posisi kanggo ngawasi status clamp / release; Clockwise RZ lan counterclockwise LZ arah rotasi opsional. Iki digunakake digunakake ing peralatan mesin, posisi welding, stamping mbenakake, komponen 3C presisi, clamping tray semikonduktor lan pembatasan flipping. Nyederhanakake desain mekanik lan ngirit ruang instalasi kanthi nggabungake fungsi puteran lan clamping. Pilih ukuran bore karo clamping force ≥ beban nyata × 1.5 faktor safety lan cadangan 3 ~ 5 mm stroke margin kanggo nyegah tabrakan mechanical.

Silinder sudut SOLH ACK nggabungake gerakan senyawa terpadu saka rotasi standar 90 ° / opsional 180 ° ngowahi ditambah clamping mudhun linear, kanthi ukuran bolongan saka φ25 nganti φ63. Iki nduweni struktur pendukung telung-guide-groove minangka desain inti, sing ndadekake kaku struktural sing unggul lan resistensi sing kuat kanggo beban eksentrik, entuk akurasi posisi sudut dhuwur ± 1.5 °, luwih apik tinimbang silinder clamp rotary biasa. Rong jinis struktural kasedhiya: ACK karo piring tekanan siji kanggo workpieces sempit lan ACKD pindho meksa plate kanggo workpieces sudhut; rotasi kiwa counterclockwise (L) lan rotasi tengen jarum jam (R) bisa dipilih kanggo cocog tata letak ing situs. Siklus kerja: rod piston mundur lan ngangkat munggah → muter kanggo ngindhari gangguan workpiece → ngluwihi mudhun kanggo clamping; release mlaku ing urutan mbalikke kanggo ngreset. Rod piston digawe saka baja paduan sing diolah panas, tabung silinder ngalami anodizing hard, dicocogake karo dering sealing kinerja dhuwur sing diimpor kanggo nyadari resistance nyandhang banget, resistance karat, bocor online kurang lan umur layanan dawa. Four ngisor liwat bolongan ndhukung instalasi langsung lan flange soyo tambah; alur sensor dibangun ing nggampangake Déwan ngalih Magnetik kanggo ngawasi ngawat-ngawati lan status release. Saben bolongan dilengkapi stroke clamping standar tetep; pasukan clamping maksimum φ63 tekan 1050 N ing 0,5 MPa meksa operasi. Tekanan kerja kisaran 0,15 ~ 1,0 MPa kanthi adaptasi suhu sing amba saka -20 ℃ nganti 80 ℃. Iki diadopsi sacara ekstensif ing perkakas alat mesin, posisi welding, mbenakake anti-shifting kanggo proses stamping, clamping peralatan nampan elektronik lan posisi kanggo mekanisme turnover. Iki ngganti silinder Rotary lan clamping sing kapisah kanggo nyederhanakake tata letak mekanik lan ngirit papan instalasi. Pilih ukuran bolongan sing tepat karo gaya clamping teoritis ≥ beban nyata × 1,5 faktor safety, lan cadangan 3 ~ 5 mm stroke margin marang tabrakan mechanical.

SOLH CKG1 & CKP1 rod dipasang silinder clamp tugas abot welding kahanan kerja gangguan magnetik dhuwur. Dilengkapi sensor anti-magnetik khusus sing ndhukung instalasi telung arah, CKG1 cocog karo skenario welding magnetik AC biasa nalika CKP1 sing ditingkatake tahan medan magnet AC&DC sing kuat kanggo las titik & busur frekuensi dhuwur. Buffer udara sing dibangun njamin kekuwatan clamping abot nganti 12.32kN. Pabrik kita duwe jalur produksi massal sing wis diwasa kanthi persediaan titik sing cukup, digunakake ing peralatan welding otomotif lan proyek clamping alat mesin sacara global. Langsung diijolake karo seri CK1 tradisional tanpa modifikasi fixture.

SOLH RSQ silinder stopper pneumatik dhuwur tetep dadi aktuator watesan standar kanggo sistem conveyor otomatis. Dilengkapi sepuluh ujung rod sing bisa diijolake kalebu gaya tuas penyangga hidraulik kanggo nyerep kejut sing abot, padha ndhukung pas saklar magnetik papat sisih lan operasi siklus dawa tanpa minyak. Beda karo model RSG sing bisa diatur kanthi dhuwur, pigura kaku tetep ngethok wektu debugging ing situs. produksi massal stabil kita njamin Simpenan titik cekap; stoppers iki digunakake disebarake ing baris perakitan elektronik, roller conveyor lan stasiun posisi pallet abot global, ngirimke workpiece mblokir dipercaya karo biaya terjangkau lan resistance impact kuwat.
