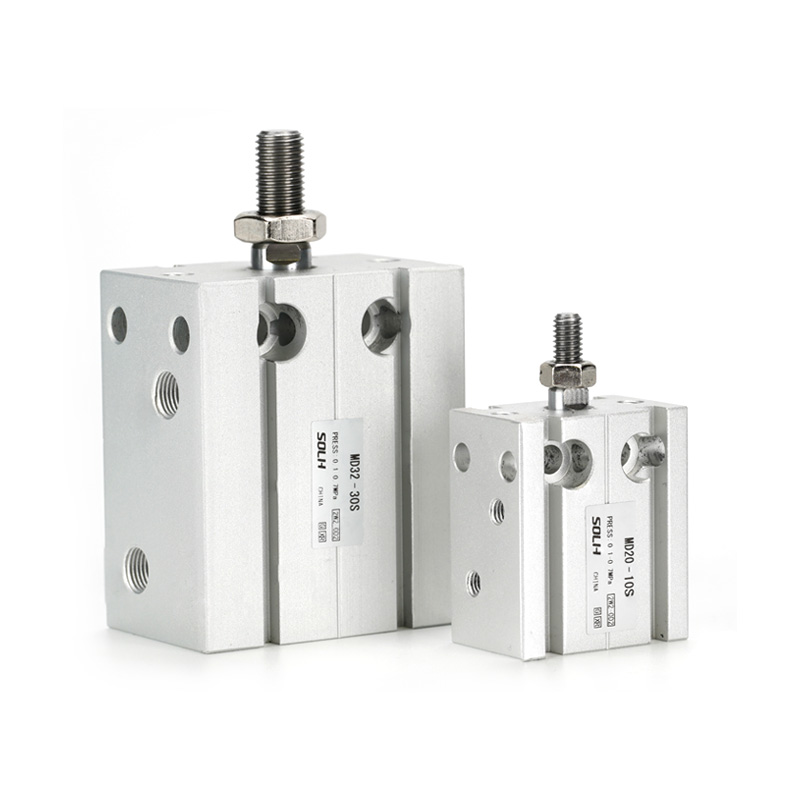

SOLH MD multi-posisi free-mount silinder kompak dilengkapi bolongan soyo tambah tapped ing enem sisih awak pemblokiran kanggo instalasi krenjang-free ing sembarang amba, 30% ~ 50% luwih tipis tinimbang silinder babak standar kanggo pas panah, dhuwur-Kapadhetan peralatan tata letak. Lima sub-model nutupi kabeh mode kerja: standar single-rod double acting MD, single-rod single acting MSD (spring extend) / MTD (spring retract), anti-torsion double-rod MDD, lan stroke-adjustable double-rod MDJ. Ukuran bore kisaran saka 6 kanggo 32 mm karo stroke standar 5 ~ 60 mm. Saben unit nerangake karo dibangun ing ngarep karet buffer lan dual sisih slot kanggo sensor Magnetik; suffix-S singkatan saka magnet permanen terpadu kompatibel karo CMSH / DMSH reed ngalih. Rod piston nganggo bushing pelumas mandiri terpadu kanggo operasi lancar tanpa minyak. Varian dobel rod ngilangi defleksi lateral saka beban offset, dene MDJ duwe sekrup penyesuaian mburi kanggo nyetel stroke fleksibel. Ditrapake kanthi akeh kanggo clamping, ejecting, crimping lan posisi jig miniatur sing tepat ing 3C, semikonduktor lan mesin otomatisasi cilik umum.

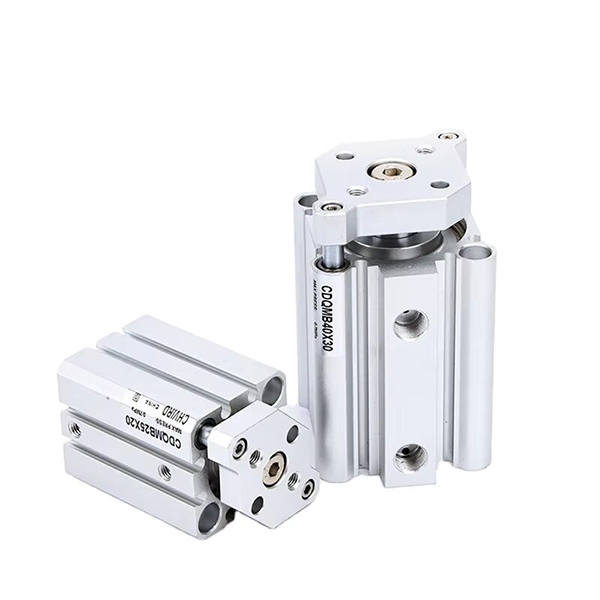

SOLH CQM dhuwur-kaku dipandu silinder tipis bisa diijolke karo SMC CQM / CDQM. Dibangun ing struktur silinder tipis CQ2 karo rod guide pindho podo terpadu, njogo dawa awak padha CQ2 lan ngilangake perlu kanggo panuntun external. Resistansi beban lateral yaiku 2 ~ 4 kaping luwih dhuwur tinimbang silinder CQ2 standar, kanthi toleransi rotasi rod piston ≤±0.2 °. Varian kalebu CQM non-magnetik, CDQM sing dilengkapi magnet lan model umur layanan dawa CQM-XB24. Dilengkapi bumper karet ing ujung loro lan ndhukung operasi tanpa minyak. Ukuran bore φ12~100mm, dimensi pemasangan kompatibel karo CQ2/CQS. Cocog kanggo push-stroke presisi lan clamping fixture kanthi beban offset ing otomatisasi perakitan elektronik.

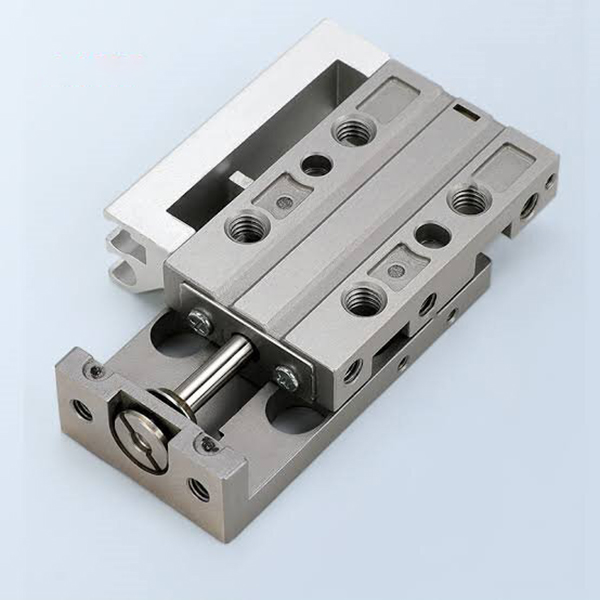

SOLH MXJ ultra-kompak tliti dhuwur meja geser pneumatik bisa diijolke karo SMC MXJ seri. Dilengkapi pandhuan linear bal stainless steel terpadu, entuk akurasi paralelisme 0.005mm lan akurasi posisi baleni ± 0.01mm. Awak entheng ultra-tipis ndhukung ndhuwur, ngisor lan sisih soyo tambah telung sisi, 30% ~ 50% luwih cilik tinimbang tabel geser MXQ. Ukuran bore φ4.5~16mm, dilengkapi buffer karet dual-end, lan limiter logam opsional kanggo stroke luwes 0~5mm. Desain simetris ngidini pertukaran pipa lan sensor kiwa-tengen, cocog kanggo lingkungan sing resik tanpa minyak. Mampu gerakan short-stroke frekuensi dhuwur sing stabil, diadopsi sacara luas kanggo gerakan linear tingkat mikron ing penanganan mikro 3C, inspeksi optik, perakitan miniatur lan peralatan otomatisasi medis kompak.

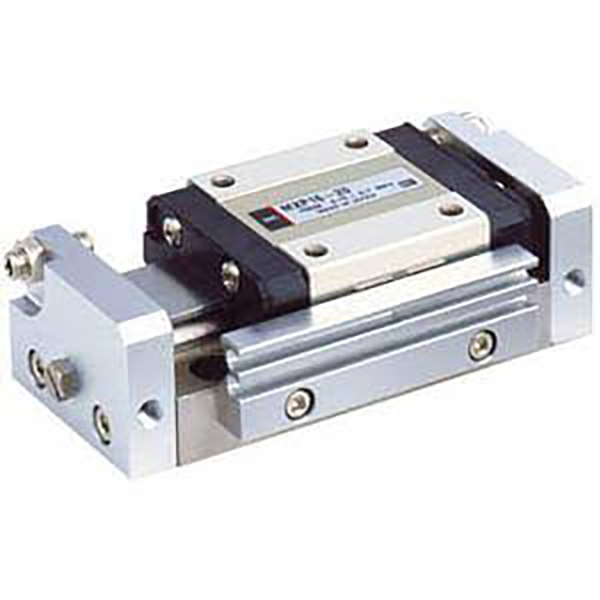

SOLH MXP meja geser pneumatik presisi ultra-dhuwur bisa diganti karo seri SMC MXP. Iki nganggo awak baja tahan karat martensitik terpadu lan pandhuan linier bal sing dibangun, nggayuh paralelisme perjalanan 0.004mm, kesalahan rotasi mudhun nganti ± 0.03 ° lan akurasi posisi baleni ± 0.01mm. Awak kompak ultra-sempit 10% ~ 20% luwih ramping tinimbang model MXJ, ndhukung pemasangan telung sisih lan pipa aksial / lateral sing bisa diowahi. Ukuran bore φ6~16mm dilengkapi buffer karet standar, limiter logam opsional lan buffer hidrolik kasedhiya kanggo φ8 lan ndhuwur. Ndhukung lingkungan resik bebas lenga lan timbal balik frekuensi dhuwur sing stabil. Cocog kanggo stasiun otomatisasi ruang terbatas sing mbutuhake presisi gerakan sing ketat, kayata inspeksi optik, ikatan chip, perakitan komponen mikro lan peralatan medis premium.

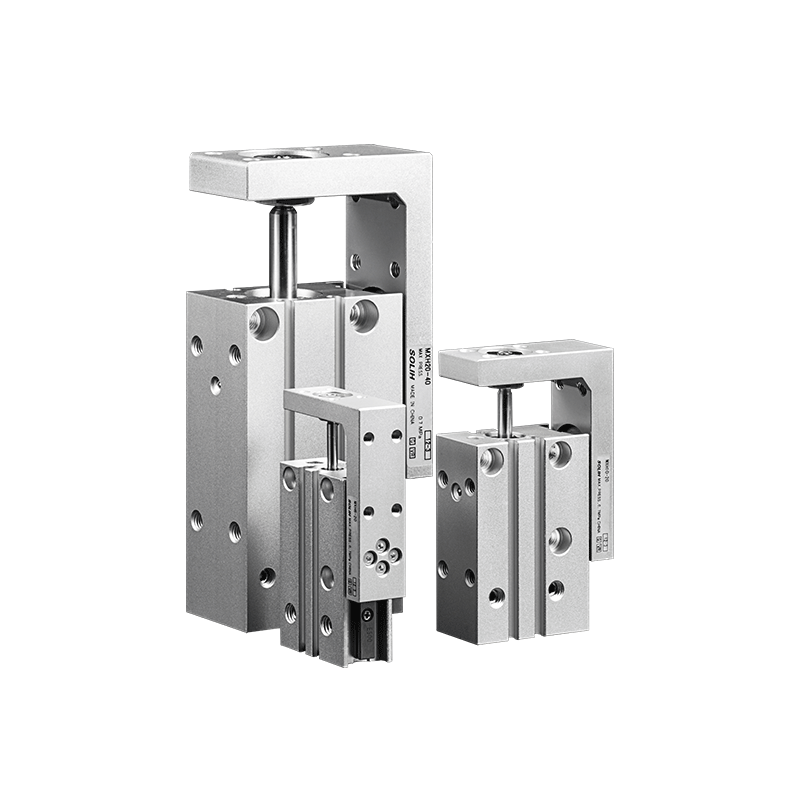

Tabel geser pneumatik kompak SOLH MXH bisa diganti karo seri SMC MXH. Didorong dening piston dual lan dilengkapi rel pandhuan bal sing sirkulasi, nganggo awak sing sempit banget sing cocog kanggo tata letak sisih-sisih sing padhet. Iki nduweni kapasitas anti-offset lan anti-torsion sing apik banget kanthi torsi sing diidini sekitar 6 kali geser MXU tradisional, akurasi posisi baleni ± 0.02mm lan stroke standar maksimal nganti 60mm. Ndhukung 4-arah soyo tambah lan 3-sisi piping, nerangake karo dibangun ing magnet kompatibel karo macem-macem ngalih Magnetik, dual-mburi buffer karet lan mbisakake terus lenga-free operasi. Ukuran bore φ6 ~ 20mm, digunakake digunakake kanggo transfer frekuensi dhuwur medium-precision long-stroke saka komponen 3C lan bagean plastik cilik ing cantilever utawa mbukak unilateral ing peralatan automation winates spasi.

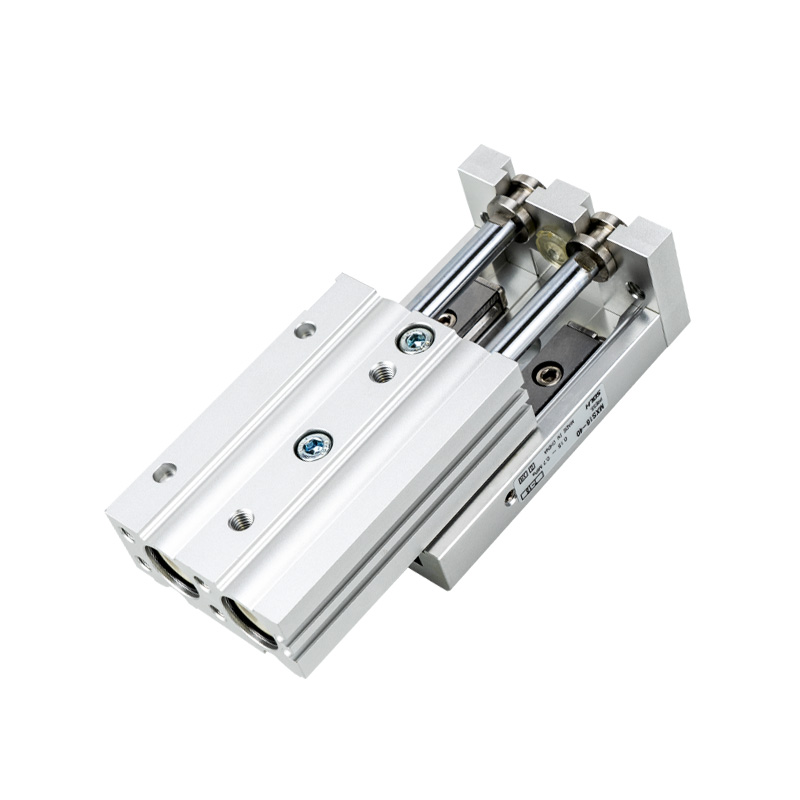

Tabel geser pneumatik terpadu SOLH MXS kanthi rigiditas dhuwur bisa diganti karo seri SMC MXS. Iku nganggo dual-piston driving lan preloaded cross roller guide ril kanggo gerakan nul-clearance, ngirim kaping pindho tikaman saka siji-silinder minger karo bolongan padha lan akurasi posisi baleni nganti ± 0.01mm. Struktur terintegrasi ultra-tipis ngirit 30% ~ 50% papan instalasi dibandhingake karo silinder pamisah plus set pandhuan eksternal. Pemasangan telung sisi kanthi bolongan pin posisi (ngisor, sisih lan sumbu) didhukung. Ukuran bore φ6~25mm karo stroke standar 10~150mm, opsional 0~5mm stroke adjusters. Magnetik sing dibangun ing pas karo switch magnetik lan ngidini operasi tanpa minyak. Digunakake kanggo transfer linear kaku dhuwur, presisi dhuwur ing semikonduktor, perakitan presisi 3C lan stasiun keselarasan komponen optik.

Tabel geser pneumatik ekonomi SOLH MXQ bisa diganti karo seri SMC MXQ. Iki nganggo dual-piston driving lan non-preloaded recirculating ball guide rail, dibangun minangka unit terpadu ultra-tipis entheng kanthi dhuwur sing luwih murah lan bobote luwih entheng tinimbang MXS, nggayuh akurasi posisi baleni ± 0.02mm. Telu-sisi soyo tambah karo bolongan pin posisi (ngisor, sisih lan sumbu) kasedhiya. Ukuran bore φ6~25mm, stroke standar 10~150mm, adjuster stroke 0~5mm opsional. Magnetik sing dibangun ing pas karo switch magnetik lan ndhukung operasi tanpa minyak. Minangka aktuator linear dhasar sing larang regane, cocog karo proyek sing sensitif anggaran lan digunakake kanggo transfer frekuensi dhuwur saka bagean elektronik lan plastik cilik lan garis perakitan otomatis presisi standar.

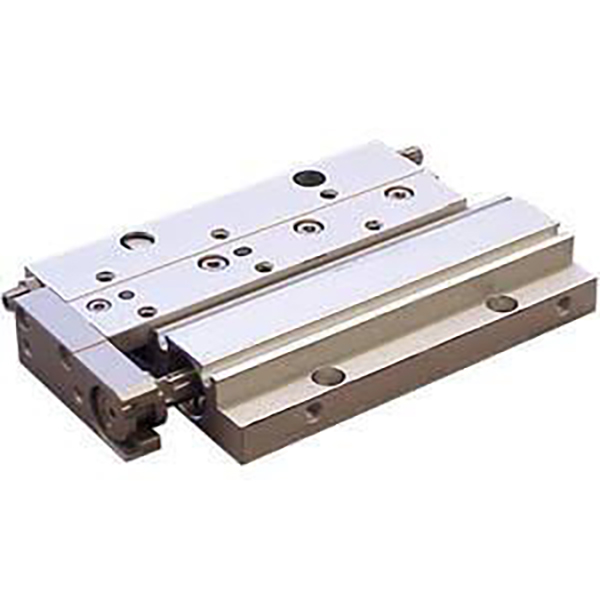

SOLH Richge MXF meja geser pneumatik kaku dhuwur ultra-tipis bisa diganti karo seri SMC MXF. Panuntun rol silinder lan salib disusun kanthi podo karo, kanthi dhuwur awak dikurangi 40% dibandhingake karo model MXS sing padha, cocog kanggo peralatan otomatis kanthi jarak vertikal sing winates. Ndhukung pemasangan dual ndhuwur lan ngisor kanthi bolongan pin posisi, akurasi posisi baleni ± 0.02mm, ukuran bolongan φ8 ~ 20mm lan stroke standar maksimal 100mm. Dilengkapi buffer polyurethane dual-end minangka standar, adjuster stroke X10/X11 opsional lan buffer hidrolik. Magnetik sing dibangun nganggo saklar magnetik lan ngidini operasi siklus dawa tanpa minyak. Digunakake kanggo transfer stroke dawa medium-load kayata penanganan modul 3C, presisi mencet lan ngalih stasiun.

SOLH MY1B mechanically jointed silinder rodless dhasar entuk interchangeability lengkap karo model SMC cocog. Dilengkapi sabuk sealing njero lan sabuk bledug-bukti njaba, mbatalake rod piston eksternal, sing dawa instalasi sakabèhé cedhak karo stroke efektif lan ngirit luwih saka 50% papan tata letak dibandhingake karo silinder rod dasi. Ukuran bore kisaran saka φ10 kanggo 100mm karo stroke maksimum nganti 5000mm. Tabel geser disambungake kanthi kaku karo piston kanthi resistensi mlengkung sing luar biasa, ngidini beban langsung dipasang tanpa panuntun tambahan ing beban sing entheng. Pipa papat arah (ngarep, mburi, sisih, ngisor) kasedhiya; model φ25~40 éling 17% abang bobot. Bantal udara sing bisa diatur standar dilengkapi, kanthi buffer hidrolik eksternal opsional lan adjuster stroke dual-end. Grooves sing wis dilindhungi undhang-undhang pas D-M9 seri Magnetik ngalih, lan operasi lenga-free didhukung kanggo bengkel resik. Diklasifikasikake miturut kapasitas beban: φ10 ~ 20 kanggo tugas entheng, φ25 ~ 40 kanggo tugas medium-ringan, φ50 ~ 63 kanggo tugas medium, φ80 ~ 100 kanggo tugas abot. Ditrapake sacara wiyar ing pangiriman materi jarak adoh, aktuasi lawang otomatis, owah-owahan workpiece abot ing mesin lan posisi long-stroke sing nyurung garis otomatis non-standar minangka solusi nyopir linier universal sing ekonomis.
