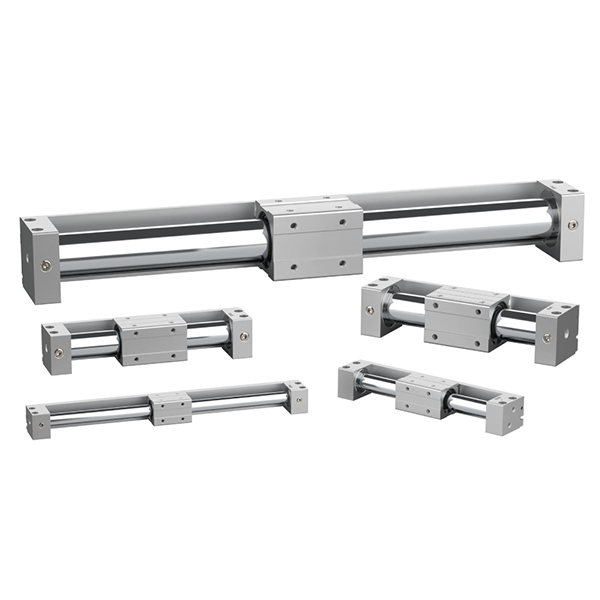

SOLH CY3 silinder rodless kopling Magnetik iku versi nganyari saka seri CY1 karo interchangeability dimensi lengkap karo mitra SMC. Iki nganggo drive sinkron magnetik non-kontak ing antarane piston internal lan gerbong geser eksternal ing tong minyak kanthi lengkap kanggo entuk kebocoran udara nol lan operasi tanpa kontaminasi. Ukuran bore kisaran saka φ6 kanggo φ63 mm karo stroke maksimum nganti 5000 mm, nglereni tilas instalasi dening 50% dibandhingake karo silinder tie rod konvensional. Loro Varian kasedhiya: CY3B jinis dhasar mrintahake krenjang mburi lan panuntun external supaya mbukak eccentric lan decoupling Magnetik; CY3R versi langsung-gunung tetep langsung ing basis peralatan kanggo ngirit papan soyo tambah ekstra. Dering tahan nyandhang dawa nyuda tekanan kerja minimal dadi 0,12 MPa. Buffer karet dual-mburi standar dilengkapi, lan opsional X160 versi kacepetan dhuwur ndhukung kacepetan maksimum 1500 mm / s. Slot sing wis disetel bisa nampung saklar magnetik D-M9 kanggo umpan balik posisi. Operasi bebas lenga standar cocog karo bengkel bebas bledug kanggo industri semikonduktor, elektronik, medis lan panganan. Nangani beban entheng nganti medium saka 0,5 kg nganti 40 kg kanggo transfer workpiece jarak adoh, aktuasi lawang protèktif lan gerakan linear long-stroke kompak ing otomatisasi higienis.

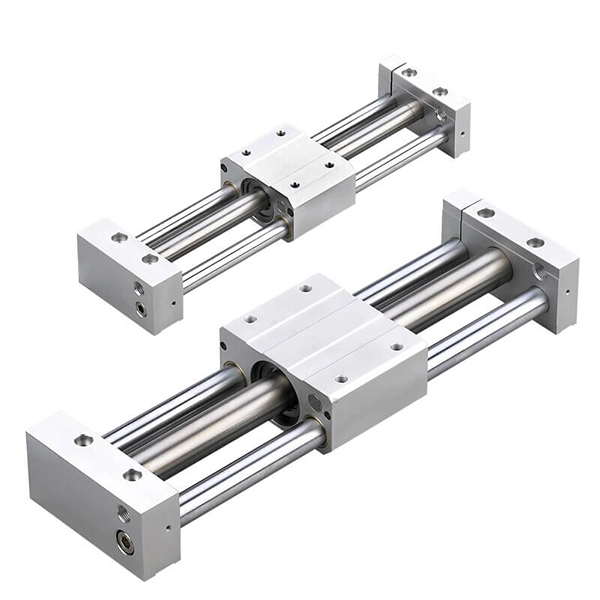

Seri SOLH CY1 minangka silinder rodless kopling magnetik ekonomis klasik, pendahulu seri CY3 sing dianyari, bisa diganti kanthi dimensi karo produk SMC CY1 asli. Iku nganggo drive sinkron magnetik non-kontak lan struktur tong minyak kanthi kebocoran udara nol, cocok kanggo lingkungan kerja sing resik tanpa minyak ing industri elektronik, medis lan panganan. Ukuran bolongan saka φ6 nganti 63 mm, stroke standar nganti 1000 mm lan stroke lengkap maksimal 1500 mm kanthi kinerja biaya sing apik. Limang versi struktural kasedhiya: CY1B jinis dhasar mbutuhake panuntun njaba lan kurung mburi; CY1S karo bantalan geser sing dibangun kanggo beban entheng tanpa panuntun ekstra; CY1L werni prewangan jinis kanggo Gamelan dhuwur-frekuensi reciprocation; CY1H model presisi dhuwur nggayuh akurasi posisi bola-bali ± 0.02mm; CY1F jinis low-profil karo 29% suda dhuwur sakabèhé kanggo spasi instalasi vertikal panah. Tekanan wiwitan minimal yaiku 0.18MPa, dilengkapi buffer karet dual-end standar lan buffer hidrolik eksternal opsional, kompatibel karo switch magnetik D-M9 lan D-A9 kanggo umpan balik sinyal posisi. Biaya kurang saka seri CY3 lan serves minangka pilihan biaya-efektif kanggo budget-winates conventional automation kalebu resik-kamar transfer materi, protèktif lawang driving lan medium-dawa workpiece transportasi ing cahya kanggo medium kathah kiro-kiro saka 0.5kg kanggo 40kg.

SOLH RM seri silinder rodless kopling magnetik dirancang kanggo bisa diijolke karo mitra Airtac. Iku nganggo drive sinkron magnetik non-kontak lan struktur tong minyak kanthi lengkap kanggo kebocoran nol lan operasi bebas bledug, cocok kanggo lingkungan resik tanpa minyak ing industri elektronik, medis lan panganan. Ukuran bore kisaran saka φ10 kanggo φ40 mm karo stroke maksimum 2000 mm, operasi ing sawetara sudhut suhu industri saka -20 ℃ ~ 70 ℃ lan nampilaken meksa wiwitan minimal 0,15 MPa. Papat Varian struktural kasedhiya: RMS jinis dhasar tanpa dibangun ing Panuntun mbutuhake ril external lan krenjang pungkasan karo biaya paling; Tipe standar RMT terintegrasi karo rod guide dual lan bantalan geser kanggo nolak beban lateral biasa tanpa panuntun ekstra supaya gampang dipasang; Versi presisi RMTL kanthi rod panuntun presisi dhuwur sing luwih dhuwur sing nggayuh akurasi posisi bola-bali ± 0.1mm; RMH heavy-duty dikiataken jinis geser kanthi kapasitas anti-deflection kuwat kanggo prewangan mbukak sawijining. Buffer karet dual-end standar dilengkapi, karo buffer luwes opsional lan buffer hydraulic external kanggo gerakan stabil nganti 500 mm / s. Kit switch magnetik opsional cocog karo sensor D-M9 kanggo umpan balik sinyal posisi. Struktur panuntun sing dibangun nyuda biaya pengadaan lan perakitan tambahan saka panuntun linear eksternal. Iki nyedhiyakake kinerja biaya sing luar biasa tinimbang seri SMC CY1 lan CY3, sing digunakake ing pangiriman materi jarak jauh, aktuasi lawang protèktif lan retrofitting silinder rod dasi konvensional ing garis produksi otomatis anggaran medium.

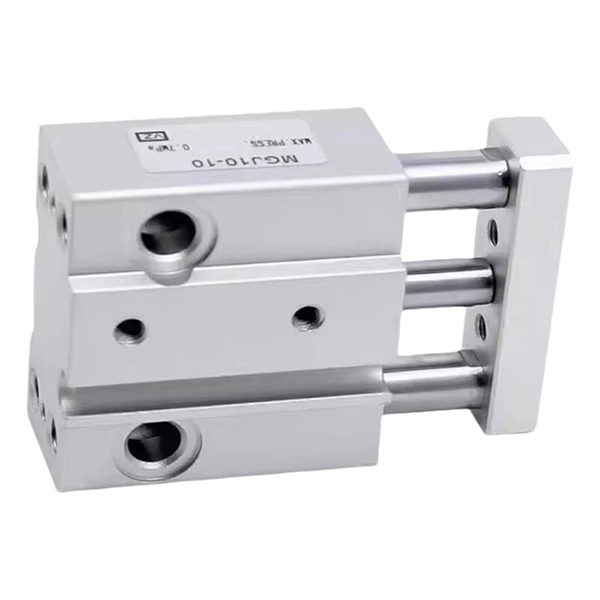

SOLH MGJ ultra-kompak mini guide rod silinder kebak diijolke karo produk standar SMC, dikembangaké istimewa kanggo automation miniatur. Iku mung nyedhiyakake rong ukuran bolongan cilik φ6 mm lan φ10 mm kanthi stroke ultra-cekak saka 5 mm nganti 20 mm. Rod pandhuan dual sing dibangun lan pigura pandhuan terintegrasi nyedhiyakake kinerja anti-rotasi ultra-tepat ing ± 0.1 °, nyegah pamindahan sudut sajrone clamping lan assembling komponen mikro. Struktur sing entheng banget bobote mung 27,3 g kanggo model MGJ6-5. Dual soyo tambah lumahing (ngisor & sisih mburi) lan siji-sisih terpusat piping & wiring nggampangake tata rapi kanggo susunan multi-silinder kandhel. Ngadopsi struktur bebas pangopènan tanpa minyak kanthi buffer karet dual-end, ndhukung timbal balik frekuensi dhuwur sing stabil ing -10 ℃ ~ 60 ℃. Ditrapake kanthi akeh ing clamping komponen elektronik presisi, posisi PCB, aktuasi katup miniatur piranti medis, ngangkat jarum sampling, pangaturan pamindahan mikro ing bengkel resik semikonduktor lan tuning lensa optik sing apik. Dibandhingake karo silinder kompak MGP standar, fitur dimensi sakabèhé suda drastis, tikaman mikro marem sampurna, papan instalasi winates lan tliti dhuwur panjaluk posisi anti-rotasi otomatis miniatur.

SOLH MGP seri silinder rod guide kompak tipis bisa diijolke dimensi karo produk SMC asli. Iki nganggo struktur terintegrasi tong silinder, rod pandhuan dual lan bantalan presisi kanthi resistensi torsi sing dibangun lan kapasitas beban lateral sing kuat tanpa aksesoris panuntun eksternal. Struktur ramping sing rata ngethok bobot 17% ~ 24% dibandhingake karo silinder konvensional, cocog banget kanggo operasi otomatisasi kompak kayata menet, posisi, ngangkat lan transfer benda kerja. Telung sub-jinis diklasifikasikaké dening bantalan nutupi macem-macem kahanan kerja: MGPM karo logam ngusapake bushings fitur resistance nyandhang pinunjul lan kinerja dustproof kanggo mbukak lateral abot lan bledug kurang-kacepetan cyclic karya; MGPL werni bushing ngirim Ultra-kurang gesekan lan gerakan Gamelan kanggo dhuwur-kacepetan Kerep reciprocation; Bantalan werni presisi dhuwur tanpa reresik MGPA entuk akurasi anti-rotasi nganti ± 0.01mm kanggo pas lan kalibrasi kanthi presisi. Ukuran bolongan saka φ12 nganti 100 mm kanthi stroke standar 5 ~ 300 mm. Buffer karet dual-end standar dilengkapi, dene buffer bantalan udhara AZ opsional kanggo bolongan ing ndhuwur 20 mm kanggo nyerep impact abot sajrone gerakan tugas abot kanthi kacepetan dhuwur. Dibangun ing slot ndhukung instalasi langsung saka D-M9, A93 ngalih Magnetik tanpa kurung ekstra kanggo wiring rapi. Tekanan operasi kisaran saka 0,12 MPa nganti 1,0 MPa kanthi tekanan aktuasi minimal 0,1 MPa ing suhu sekitar -10 ℃ ~ 60 ℃. Digunakake kanthi akeh ing posisi & pressing PCB elektronik, ngangkat jig inspeksi, pakan kemasan lan penjepit pembatasan otomatisasi umum, tumindak minangka aktuator pneumatik sing dipandu kanthi serbaguna.

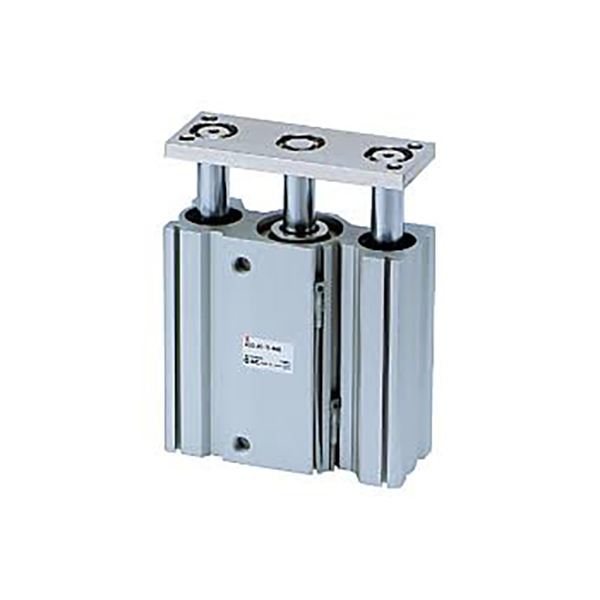

SOLH MGQ seri ultra-tipis guide rod silinder kanthi bisa diijolke karo specifications SMC asli. Struktur terintegrasi tong silinder lan rod panuntun nyuda kekandelan sakabèhé kanthi 50% dibandhingake karo silinder sing dipandu konvensional kanggo ngirit ruang instalasi. Isine ukuran bolongan φ12 ~ 100 mm lan stroke standar 25 ~ 250 mm, ditawakake ing rong konfigurasi: bantalan geser karbon alloy MGQM lan bantalan bal presisi dhuwur MGQL. Struktur rod panuntun ganda simetris menehi resistensi sing luar biasa kanggo beban lateral, defleksi lan torsi. Versi bantalan bal MGQL entuk akurasi anti-rotasi ± 0,04 ° ~ ± 0,08 °, dene jinis bantalan geser MGQM nduweni resistensi nyandhang sing apik, kinerja tahan debu lan kaluwihan biaya kanggo kahanan bledug abot. Konfigurasi standar kalebu dering magnet sing dibangun, buffer karet dual-end lan operasi tanpa pangopènan tanpa minyak. Varian suhu dhuwur XB6 opsional bisa terus nganti 150 ℃. Akeh bolongan sing dipasang ing awak silinder; ngalih Magnetik bisa dipasang ing papat sisih kanggo bores ≥32 mm, lan flanges / kurung kaki ndhukung perakitan multi-sudut. Kanthi tekanan kerja minimal 0.1 MPa, diadopsi sacara luas kanggo posisi & ngangkat stopper conveyor, ejection PCB lan crimping ing elektronik 3C, aktuasi gerbang kanggo mesin kemasan lan jig jacking. Iku ngganti silinder kapisah plus rakitan panuntun njaba kanggo menakake desain mechanical. Dibandhingake karo MGP standar lan seri MGG tugas abot, MGQ pamer profil thinnest lan kinerja optimal kanggo operasi tliti dhuwur ing papan instalasi Dibuwang.

SOLH MGG seri heavy-duty long-stroke guide rod cylinders bisa diijolke dimensi karo SMC heavy-duty cylinders. Dibangun karo tong minyak bunder plus externally disusun dual gedhe-span guide rod, iku ngirim paling dhuwur struktural rigidity. Kapasitas beban lateral kaping telu tinimbang silinder sing dipandu biasa, ngindhari rod piston kendur ing stroke dawa lan defleksi struktural ing beban abot eksentrik. Ukuran bolongan saka φ20 mm nganti 100 mm kanthi rong versi: bantalan geser paduan karbon MGGM lan bantalan bal presisi dhuwur MGGL. Stroke standar maksimal tekan 1300 mm, ngluwihi wates stroke seri MGP lan MGQ. Buffer hidrolik dual-end dibangun minangka standar kanggo nyerep energi impact gedhe sing diasilake sajrone operasi kacepetan dhuwur kanthi jarak adoh, kanthi efektif nyuda gangguan lan nglindhungi peralatan. bantalan ngusapake MGGM fitur nyandhang pinunjul lan resistance kejut kanggo heavy-tugas lingkungan mbledug lan baris conveyor intensif mandeg; Bantalan werni MGGL nyadari gesekan ultra-rendah lan gerakan lancar kanthi akurasi anti-rotasi ndhuwur nganti ± 0,02 °, cocog kanggo posisi long-stroke kanthi presisi dhuwur lan gerakan siklik kanthi kacepetan dhuwur. Desain modular pamisah mbisakake disassembly kapisah lan panggantos saka tong minyak silinder lan guide Déwan kanggo pangopènan murah. wangun soyo tambah kasedhiya kalebu soyo tambah lumahing dhasar lan instalasi flange ngarep; tambahan opsional nutupi J-jinis stroke imbuhan (0 ~ 50 mm sawetara imbuhan) lan XB6-suhu dhuwur varian makarya stably antarane -10 ℃ lan 150 ℃. Dibangun ing rings Magnetik standar, karo multi-arah grooves kanggo fleksibel Magnetik switch fitting. Tekanan operasi kisaran 0,1 ~ 1,0 MPa kanthi kacepetan maksimal nganti 1000 mm / s. Digunakna kanggo platform ngangkat vertikal, transfer jarak adoh pallet abot, posisi stopper tugas berat lan ejeksi jig gedhe, ngganti solusi gabungan silinder biasa lan kiriman pandhuan abot sing kapisah kanggo nyederhanakake desain mekanik, dadi aktuator pneumatik sing disenengi kanggo aplikasi otomasi abot, lelungan dawa lan dampak dhuwur.

SOLH MGF silinder meja guide profil sedheng bisa diijolake karo mitra SMC sing cocog. Dirancang nganggo lengen pandhuan konsentris kanthi diameter gedhe sing terintegrasi, bisa ngilangi watesan arah silinder rod panuntun ganda tradisional lan menehi kinerja anti-defleksi seragam 360 ° marang beban eksentrik. Dhuwur instalasi sakabèhé suda 15% ~ 20% dibandhingake karo seri MGQ kanggo tata letak kompak ultra-flat. Ukuran bolongan sing kasedhiya: φ40, φ63, φ100 mm kanthi stroke cendhak standar mulai saka 30 mm nganti 100 mm, dioptimalake kanggo operasi tugas abot short-stroke. Pin anti-rotasi sing dibangun nyedhiyakake torsi sing diidini nganti 409 N·m kanggo model φ100, stabil ing gaya eksentrik saka kabeh arah tanpa jamming utawa pamindahan, kanthi akurasi anti-rotasi puncak ± 0,05 °. Dwi-arah ndhuwur-lan-ngisor soyo tambah didhukung; T-slot ing telung sisih awak mbisakake instalasi ngalih Magnetik ing papat sisih. Buffer karet dual-end standar lan operasi tanpa pangopènan tanpa minyak dilengkapi. Versi 10-prefixed kurang-bledug resik meets syarat ketat saka semikonduktor, elektronik 3C lan lokakarya medical. Kira-kira 15% luwih entheng tinimbang struktur konvensional, umume digunakake kanggo jacking workpiece, ejection jig, flipping indeksasi stasiun lan push tugas abot, dadi aktuator pneumatik kompak sing cocog sing mbutuhake anti-defleksi omnidirectional lan kapasitas torsi dhuwur ing ruang instalasi sing winates.

SOLH TC seri triaxial guide rod silinder iku langsung gulung-in panggantos kanggo seri SMC MGP. Iku nganggo struktur telung sumbu terpadu sing dumadi saka rong rod panuntun plus rod piston tengah, kanthi rigiditas sing dhuwur banget. Resistance torsi lan kapasitas beban lateral luwih saka kaping pindho saka silinder rod dual-guide konvensional, kanthi efektif nyegah defleksi lan offset posisi. Ukuran bolongan sing kasedhiya saka φ6 mm nganti 100 mm kanthi rong varian inti: TCL precision ball precision type ngirimake ultra-low friction lan gerakan lancar kanggo ngangkat frekuensi dhuwur lan posisi presisi; Tipe bantalan geser paduan kuningan TCM nduweni resistensi nyandhang sing unggul lan tahan impact kanggo beban abot, lingkungan sing mbledug lan operasi mandeg garis conveyor. Stroke standar nutupi 5 mm nganti 500 mm. Konfigurasi pilihan kalebu J-jinis stroke imbuhan (max 50 mm sawetara luwes) lan -T versi suhu dhuwur operasi ajeg saka -20 ℃ kanggo 120 ℃. Konfigurasi standar kalebu dering magnet sing dibangun, buffer karet dual-end lan operasi tanpa pangopènan tanpa minyak. Lubang pemasangan multi-arah lan slot papat sisih kanggo saklar magnetik terintegrasi, dene port udara dual ing sisih ndhuwur lan sisih ngaktifake tata letak pipa fleksibel. Aksesoris flange lan sikil ndhukung orientasi instalasi serbaguna. Tekanan operasi kisaran saka 0.1 MPa nganti 1.0 MPa, lan bolongan posisi pathokan njamin akurasi ulang sing dipercaya. Digunakake digunakake ing conveyor stopper ngangkat, nangani PCB & crimping ing 3C electronics, packaging aktuasi gerbang, jig ejection lan nyopir mbukak eksentrik, aktuator terpadu iki ngilangake perlu kanggo majelis panuntun external kapisah, simplifying mechanical desain karo kinerja biaya banget kanggo stasiun tliti miniatur lan umum medium-to-heavy automation tugas.
